Mehrzonenrohröfen PT D220/3300/10/6

Produktübersicht für 6-Zonen-Rohröfen

PT D220/3300/10/6 ist ein CE-zertifizierter OD220mm großer Sechs-Zonen-Rohröfen mit Türhebe-System.Die Temperatur jeder Zone kann unabhängig voneinander gesteuert werden.Die Temperatur des Ofens wird durch sieben Temperaturregler gesteuert, davon sechs für die Temperaturregelung und der andere zur Messung der tatsächlichen Temperatur der Innenkammer.Die Heizzonen werden mit eingebettetem HRE-Heizdraht bis zu 1000°C erhitzt.Der Rohröfen erzeugt die unterschiedlichen Wärmeverläufe, indem er die Temperatur in sechs Zonen anpasst.

Hauptmerkmale

• Tmax 1000 °C
• Sechs unabhängige Heizzonen, Gesamtlänge 3300 mm
• Doppelstahlkonstruktion, minimale Wärmeverluste
• Elektrische Türhebe, Schaltplan 120 mm und Öffnungswinkel von 60 Grad
• Vakuumgefilterte Keramikfaserkammer, einheitliches Temperaturfeld
• Eingebettete HRE-Heizleitungen erhitzt, um eine gleichmäßige Temperatur zu gewährleisten
• Shimaden PID Temperaturregler mit 32 programmierbaren Segmenten
• Langlebigkeitsthermopole Typ N
• CE-Zertifiziert, Standard

Sicherheitsmaßnahmen

• Ein integriertes Ampermeter und zwei Voltmeter zur einfachen Überwachung und Fehlerbehebung.
• Überhitzschutz schaltet den Rohröfen aus, wenn die Temperatur außerhalb des zulässigen Bereichs liegt (siehe Bedienungsanleitung) oder wenn das Thermoelement defekt ist oder nicht funktioniert
• Stromausfallschutz setzt den Ofenbetrieb unmittelbar nach dem Ausfallpunkt wieder ein, wenn der Strom wiederhergestellt wird
• Mikroprozessorbasierte PID-Self-Tuning-Steuerung bietet einen optimalen thermischen Prozess mit minimalem Überschuss

Produktgalerie

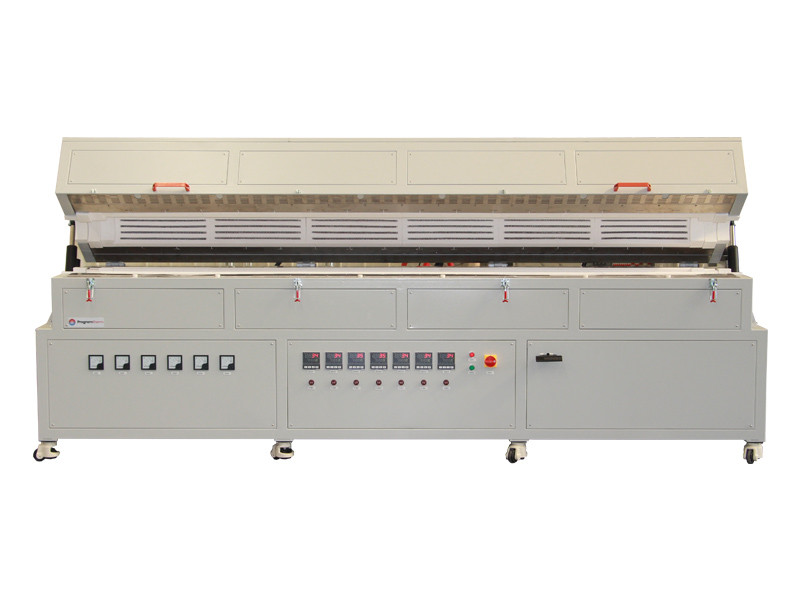

Frontansicht für Multi-Zonenrohröfen1000 Grad C

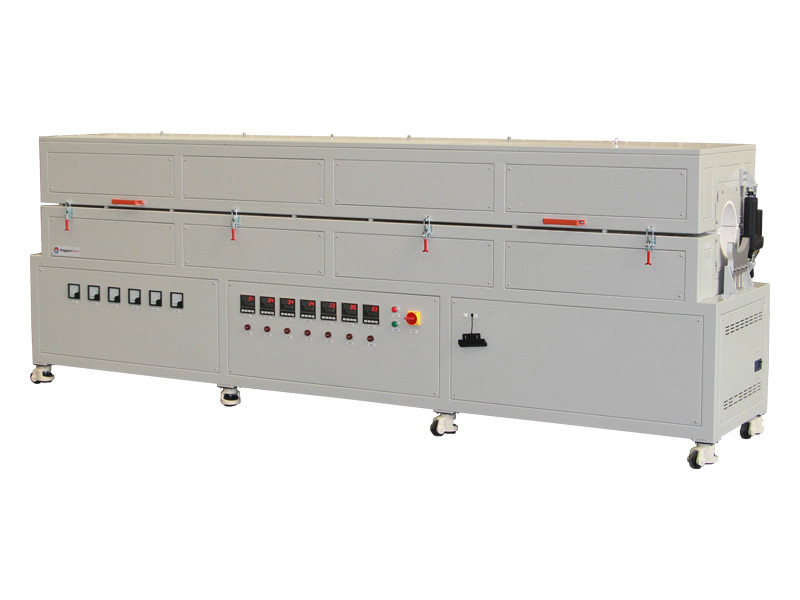

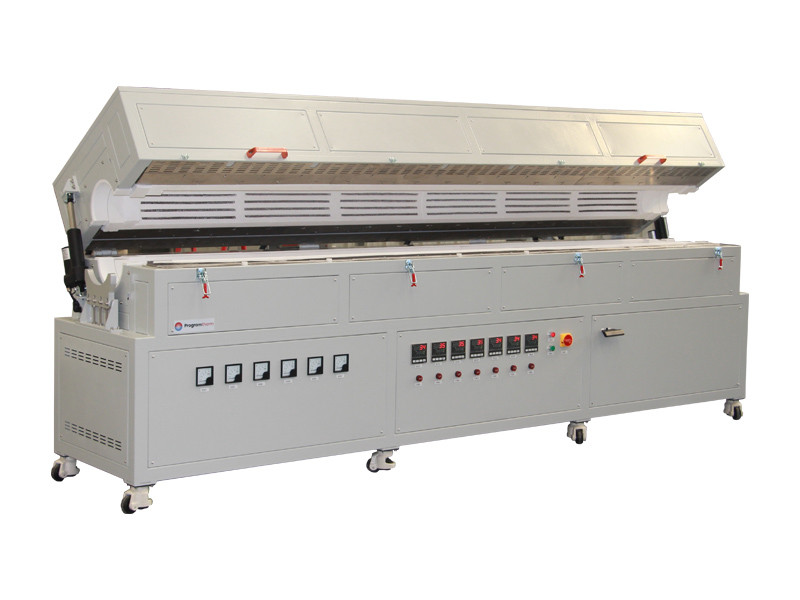

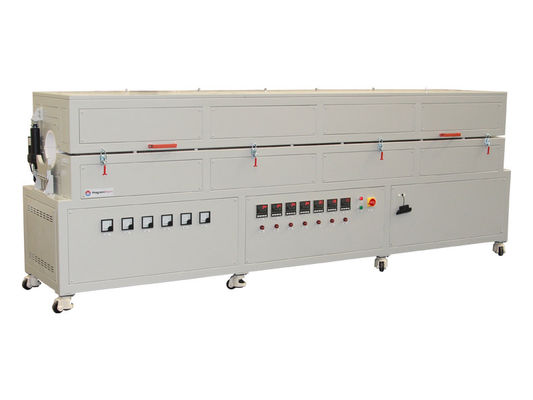

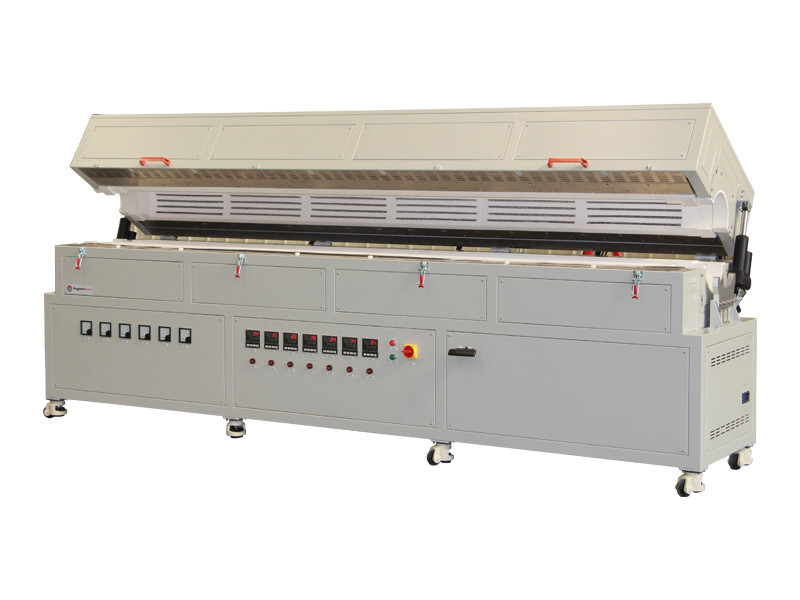

Seitenansichtfür 1000C-Multi-Zone Rohröfen

Technische Spezifikation

Anwendungsbemerkungen

• Füllen Sie keine explosionsfähigen Gase wie Wasserstoff oder Methan ohne die erforderlichen Sicherheitskontrollen und -aufsicht in das Ofenrohr.
• 1700C-Rohröfen mit Aluminiumrohr sind für den Einsatz unter Vakuum und Niederdruck ausgelegt; 0,2 bar / 3 psi / 0,02 MPa
• Um die Rissrate der Keramikrohre zu minimieren, ändern Sie bitte die Position (markieren Sie vier Punkte auf dem Rohr) jede Charge
• Kleine Risse können bei längerem Gebrauch auf der Oberfläche der feuerfesten Keramik auftreten.

Vergleich der Größe
