1700C Hochvakuum-Drei-Zonen-Rohröfen-CVD-Rohröfen mit Wasserkühlflügeln

1700C Hochvakuum-Drei-Zonen-Rohröfen-CVD-Rohröfen mit Wasserkühlflügeln
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Gebrauch: Wärmebehandlung, Biomassepyrolyse
Tmax Temperatur: 1700 Grad C
Betriebstemperatur: 1600 Grad C
Heizungslänge: 1500mm
Rohrdurchmesser: OD100mm ID90mm
Rohrmaterial: Tonerde keramisch
Kammer-Material: 1800 Grad Tonerde-Holzfaserplatte
Heizelemente: Mosi2 Heizelemente
Temperaturregler: Segmente Digital-Selbst-melodie PID 30
Thermoelement: B
Gewährleistung: Zwei Jahre
Dienstleistungen nach dem Verkauf: Kostenlose Ersatzteile inklusive Luftfracht
Hervorheben:

Hochvakuum-Rohröfen mit drei Zonen

,

1700C Dreizonenrohröfen

,

1700C CVD-Rohröfen

Grundinformation
Markenname: Programtherm
Zertifizierung: CE
Modellnummer: PTC D100/1500/17/3
Zahlung und Versand AGB
Lieferzeit: 7 Arbeitstage
Zahlungsbedingungen: T/T, L/C
Produkt-Beschreibung

Produktübersicht für 3-Zonen-Rohröfen


PTC D100/1500/17/3 ist ein CE-zertifizierter OD100mm-Großrohröfen mit drei Zonen mit vollständiger Vakuumdichtungsflansche und Wasserkühlvorrichtungen.Jede Heizzone ist 20 "lang und wird von drei Präzision 30 Segmente der digitalen Temperaturregler unabhängig voneinander gesteuertDie Heizzonen werden durch leistungsfähige 1800 MoSi2-Elemente auf bis zu 1700°C erhitzt. Der Rohröfen kann durch Einstellung der Temperatur in drei Zonen die verschiedenen Wärmegradiale erzeugen.Es ist ein ausgezeichneter Ofen, um funktionelle Materialien unter thermischem Gradient vorzubereiten, und kann auch für Nano- oder Filmwachstum durch CVD verwendet werden.

Hauptmerkmale

  • Tmax 1700 °C
  • Drei unabhängige Heizzonen mit einer Gesamtlänge von 1500 mm
  • Doppelstahlkonstruktion, nicht gespaltene Ofenkammer zum Schutz vor minimalem Wärmeverlust
  • Mehrfache Atmosphärenprozesse in einem einzigen Zyklus sind verfügbar
  • Maximaler Vakuumstand erreicht 10E-3 torr mit molekularer Pumpe
  • Faserisolierte Kammer mit leistungsstarken MoSi2-Heizelementen sorgen für eine gleichmäßige Temperatur sorgen für eine gleichmäßige Temperatur
  • Shimaden PID Temperaturregler mit 30 programmierbaren Segmenten
  • mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W
  • Doppelflansche bieten eine bessere Dichtung und eine längere Lebensdauer der Rohre
  • Langlebigkeitsthermokopf Typ B
  • CE-Zertifiziert, Standard

1700C Hochvakuum-Drei-Zonen-Rohröfen-CVD-Rohröfen mit Wasserkühlflügeln 0

Rampen, Wohnungen und Kühlkurven für Rohröfen der Serie 1700


Sicherheitsmaßnahmen

  • Ein integriertes Ampermeter und zwei Voltmeter zur einfachen Überwachung und Fehlerbehebung.
  • Überhitzschutz schaltet den Rohröfen aus, wenn die Temperatur außerhalb des zulässigen Bereichs liegt (siehe Bedienungsanleitung) oder wenn das Thermoelement defekt ist oder nicht funktioniert
  • Stromausfallschutz setzt den Ofenbetrieb unmittelbar nach dem Ausfallpunkt wieder auf, wenn der Strom wiederhergestellt wird
  • Mikroprozessorbasierte PID-Self-Tuning-Steuerung bietet einen optimalen thermischen Prozess mit minimalem Überschuss

Produktgalerie

1700C Hochvakuum-Drei-Zonen-Rohröfen-CVD-Rohröfen mit Wasserkühlflügeln 1

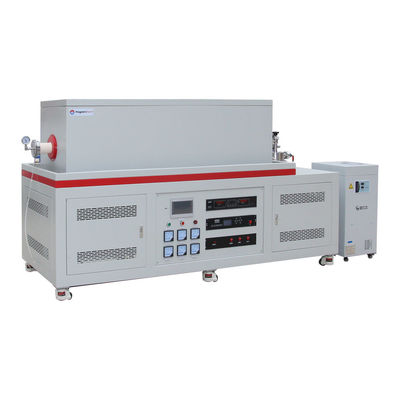

Frontansicht fürZonen 3 CVD-Rohröfen1700 Grad C

1700C Hochvakuum-Drei-Zonen-Rohröfen-CVD-Rohröfen mit Wasserkühlflügeln 2

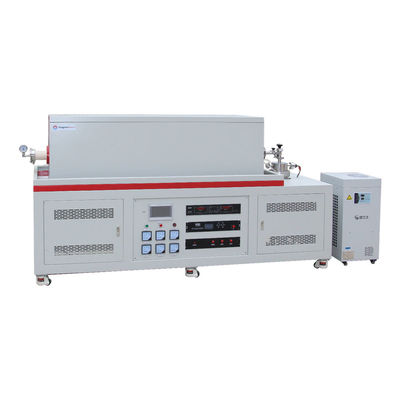

Seitenansichtfür 1700CCVD-Rohröfen in der 3-Zonemit einem Wasserkühlgerät

1700C Hochvakuum-Drei-Zonen-Rohröfen-CVD-Rohröfen mit Wasserkühlflügeln 3

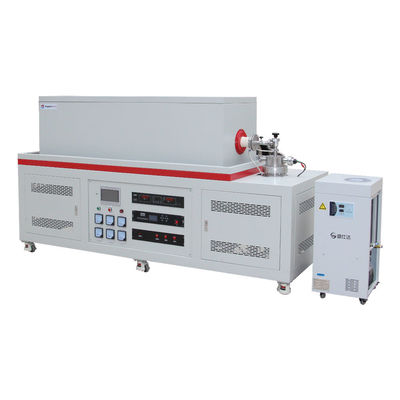

Einzelheitenfür1700 °CCVD-Rohröfen in der 3-Zonemit Wasserkühlflansche und Molekülpumpenanlage

Technische Spezifikation

Modell Nr. PTC D100/1500/17
Heizzone
  • 3 Heizzonenlänge 1500 mm/60"
  • Einheitliche Temperaturzone: 900 mm
Stromversorgung 10 kW AC380V, 50/60Hz, Einphasen
Betriebstemperatur
  • Tmax 1700°C (3092°F)
  • Kontinuierlich 1600°C (2912°F)
  • Temperaturgleichheit +/- 5 °C
Temperaturregler
  • Drei digitale Steuerungen mit Mikroprozessor-basierter PID-Steuerung und Selbstabstimmung, Touchscreen-Panel
  • Programmierbare Segmente für Heizung, Kühlung und Wohnraum.
  • Eingebaute PID-Auto-Tune-Funktion mit Überhitzung und defektem Thermoelement.
  • Der Übertemperaturschutz und der Alarm ermöglichen den Betrieb ohne Begleiter.
  • Temperaturgenauigkeit von +/- 1 oC.
Erwärmungsrate ≤ 10 °C /min
Thermoelement Typ B
Auskleidung der Kammer Mitsubishi-RohstoffAluminiumfaserplatten mit hohem Aluminiumgehalt
Rohr für den Ofen
  • Aluminiumrohr mit hoher ReinheitOD100mm, ID 90mm, Rohrlänge 2000mm
  • Ausrüstet Vakuumflansche mit Gas-Eingangs- und Ausgangsklappe
mit einer Leistung von mehr als 1000 W
  • Wasserkühlflansche mit Nadelventilen des Typs SS304
  • Anforderung eines Flansches mit Wasserkaltscharnier mit zusätzlichen Kosten
Vakuumgehalt
  • 10^-1 Torr durch die mechanische Pumpe
  • 10^-3 Torr durch eine molekulare Pumpe
Atmosphärengas Argon, Stickstoff usw.
Heizungselement
  • MoSi2-Heizelement der Klasse Super 1800
  • Hinweis: Heizelemente sind verbrauchbar und nicht unter die Garantie fallen, wir empfehlen, zusätzliche Heizgeräte als Ersatzteile zu bestellen
Versandinformationen Gewicht: 660 kg W900xL2200xH1650mm
Einhaltung der Vorschriften CE, ISO
Gewährleistung 2 Jahre begrenzte Garantie mit lebenslangem technischen Support

Anwendungsbemerkungen

  • Füllen Sie keine explosionsfähigen Gase wie Wasserstoff oder Methan ohne die erforderlichen Sicherheitskontrollen und -aufsicht in das Ofenrohr.
  • 1700C-Rohröfen mit Aluminiumrohr sind für den Einsatz unter Vakuum und Niederdruck ausgelegt; 0,2 bar / 3 psi / 0,02 MPa
  • Um die Rissrate der Keramikrohre zu minimieren, ändern Sie bitte die Position (markieren Sie vier Punkte auf dem Rohr) jede Charge
  • Kleine Risse können bei längerem Gebrauch auf der Oberfläche der feuerfesten Keramik auftreten, was normal ist und mit einer Aluminiumbeschichtung repariert werden kann.

Vergleich der Größe

Name der Ware PT D40/600/17/3 PT D60/600/17/3 PT D80/600/17/3
Erhitzungslänge 600 mm 600 mm 600 mm
Größe des Schlauchs OD40xL1200mm OD60xL1200mm OD80xL1200mm
Stromversorgung 220V/6KW 380V/8KW 380V/10KW
Messungen des Ofen (LxWxH) 1350x600x1200 mm 1350 x 630 x 1260 mm 1350 x 680 x 1350 mm
Nettogewicht 180 KGS 220 KGS 280 KGS
