1700C CVD 3-Zonen-Vakuumrohr-Ofen mit MFC-Gasmischer und Molekularpumpen-Einheit

1700C CVD 3-Zonen-Vakuumrohr-Ofen mit MFC-Gasmischer und Molekularpumpen-Einheit
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Gebrauch: Vakuum- und atmosphärisch schützende Sinterung, Vakuum-Dünnfolienbeschichtung, CVD-Experimente usw.
Tmax Temperatur: 1700 Grad C
Betriebstemperatur: 1600 Grad C
Erhitzungslänge: 800 mm
Rohrdurchmesser: OD80mm
Rohrmaterial: Hochgehalt an Aluminiumoxid 99,6%
Kammer-Material: 1800# Keramische Aluminiumdämmung
Heizelemente: Mosi2 Heizelemente
Temperaturregler: Yudian-PID-Steuerung Auto-Tune-Funktion Programmierbar 30 Segmente Temperaturgenauigkeit +/- 1°C
Thermoelement: B
Gewährleistung: 18 Monate Qualitätsgarantie mit lebenslangem technischen Support (ausgenommen Verbrauchsteile wie Qu
Dienstleistungen nach dem Verkauf: Kostenlose Ersatzteile inklusive Luftfracht
Hervorheben:

3-Zonen-Vakuumrohröfen

,

1700C CVD Vakuumrohröfen

,

MFC-Gasmischer-Vakuumrohröfen

Grundinformation
Markenname: Programtherm
Zertifizierung: CE
Modellnummer: PTC D80/1500/17/3
Zahlung und Versand AGB
Lieferzeit: 7 Arbeitstage
Zahlungsbedingungen: T/T, L/C
Produkt-Beschreibung

Produktübersicht

PT D80/1500/17/3 ist ein Hochtemperatur, dreizone CVD Hochvakuum-Rohr-Ofen. OD80mm Aluminiumoxid-Rohr, Heizlänge 1500mm. Ausgestattet mit einer molekularen Pumpe mit Vakuum bis zu 10-5torr,3 Kanäle MFC präzise gesteuerte Gasmischung.304SS-Wasserkühlflansche mit Nadelventilen und Messgerät, mehrfache Luftein- und -ausgänge für verschiedene Gase.Es übernimmt ein auf Mikroprozessoren basierendes Selbst-Tuning-Yudian-PID-Temperaturregelungssystem mit einer Temperaturregelungsgenauigkeit von +/- °CDer 3-Zonen-Hochvakuumrohrofen wird hauptsächlich für Vakuum- und Atmosphärenschutz-Sinterung eingesetzt.Vakuum-Dünnfilmbeschichtung, Herz-Kreislauf-Krankheiten-Experimente etc.

Hauptmerkmale

  • Tmax 1700°C
  • 3 Heizzone Hochvakuum, CVD-Rohröfen
  • Doppelstahlkonstruktion, minimale Wärmeverluste
  • Molekulare Pumpeinheit, maximale Vakuumstufe bis 10-5 torr
  • 3-Kanal-MFC-gesteuerter Gasmischer
  • Faserisolierte Kammer mit MoSi2-Heizungselementen für maximale Temperaturstabilität und Gleichmäßigkeit
  • Wasserkühlflansche mit Versiegelung
  • Digitale PID-Steuerung mit 30 programmierbaren Segmenten mit einer Genauigkeit von +/- 1 °C
  • Thermoelement des Typs B
  • ISO, CE


Sicherheitsmaßnahmen

  • Ein integriertes Ampermeter und zwei Voltmeter zur einfachen Überwachung und Fehlerbehebung.
  • Der Überhitzschutz schaltet den Ofen aus, wenn die Temperatur außerhalb des zulässigen Bereichs liegt (siehe Steuerungshandbuch) oder wenn das Thermoelement defekt ist oder nicht funktioniert.
  • Der Stromausfallschutz setzt den Ofenbetrieb unmittelbar nach dem Ausfallpunkt wieder ein, wenn der Strom wiederhergestellt wird.
  • Mikroprozessorbasierte PID-Self-Tuning-Steuerung bietet einen optimalen thermischen Prozess mit minimalem Überschuss

Einzelheiten zum Produkt

Programtherm

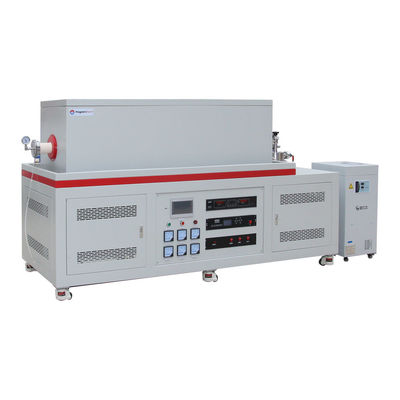

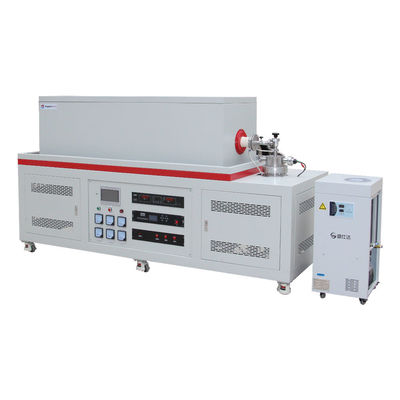

1700°C CVD 3-Zonen-Vakuumrohrofen mit MFC-Gasmischer und Wasserkühlgerät

  • PT D80/1500/17 besteht hauptsächlich aus sieben Teilen: Ofenkörper, Ofenrohr, Flanschverschlusszubehör, Gasversorgungssystem, Wasserkühlsystem,Vakuumpumpsystem und Temperaturregelungssystem
  • Die Außenhülle des Ofenstahls wird mit Beimischung und Phosphatung, Umweltpulverbeschichtung an der Oberfläche, Korrosions- und Oxidationsbeständigkeit, eingebauter Kühlventilator,Oberflächentemperatur Rt+45°C
  • Ausgezeichnetes Erscheinungsbild, ISO- und CE-Konformität

Programtherm

Kammerprofil für 1700°C CVD 3-Zonen Hochvakuumrohröfen

  • Hohe Aluminium-Keramik-Isolation, CNC-Gravur, Kammerwände fest gekoppelt, U-Typ MoSi2-Heizung, Temperaturbeständigkeit bis zu 1800 °C
  • Erhitzungslänge 600 mm, geeignet für Aluminiumröhrchen mit einem Durchmesser von 60 mm.Der kritische Teil der Heizzone im Inneren des Ofenrohrs ist mit dem Keramikrohrstecker ausgestattet, die effektiv verhindern kann, dass Wärme entweicht und Wärmeverluste reduziert
  • Thermoelement des Typs B

Programtherm

Wasserkühlflansche, 1/4 "Pagoda Gasdüse, molekulare Vakuumpumpeinheit

  • Ausgestattet mit SS304-Wasserkühlflanschen, versiegelt mit hochtemperaturbeständigen Fluorgummi-Siegelringen
  • Der Luft-Eingang und Ausgang nimmt G1/4-Zoll Pagodenluftdüse, die mit einem PTFE-Rohr mit einem Außendurchmesser von 8 mm verbunden werden kann
  • Verknüpfte molekulare Pumpen-Einheit mit KF25, stellen Sie sicher, dass das Vakuumniveau bis zu 10 *-5mbar erreichen

1700C CVD 3-Zonen-Vakuumrohr-Ofen mit MFC-Gasmischer und Molekularpumpen-Einheit 3

Wärmeprogramme für 1700°C CVD HIGH TEMP 3 ZONEN Rohrofen

  • Programmierbare 30 Segmente, Heizgeschwindigkeit 1-10 °C/min, frei einstellbar
  • Gute Wärmedämmung, natürliche Kühlung, sanfte Abkühlung
  • 7 "Touchscreen-Panel ist optional, Heizprogramme können zeitnah angezeigt und heruntergeladen werden

Ttechnische Spezifikationen

Modell Nr. PTC D80/1500/17/3
Erhitzungslänge

800 mm

Stromversorgung

25 kW

AC380V 50Hz 3 Phasen

Betriebstemperatur

Tmax 1700°C (3092°F)
Kontinuierlich 1100°C (2912°F)

Temperaturregler

Yudian PID-Steuerung
Funktion für die automatische Abstimmung
30 programmierbare Segmente
Temperaturgenauigkeit +/- 1°C

Erwärmungsrate ≤ 10 °C / min
Thermoelement Typ B
Rohr für den Ofen Material:Rohr für die Verarbeitung mit hohem Aluminiumoxidgehalt 99,6%
Größe:OD80mm, ID70mm, Länge 2300mm
Versiegelungsflansche

SS304 Schnellöffnungsdichtungsflansche mit Nadelventil und Druckmessgerät

Vakuumgehalt

10-3 torr mit molekularer Pumpenanlage

Auskleidung der Kammer 1800# Keramische Aluminiumdämmung
Elektronische Komponenten SchneiderherstellerLuftschalter, Wechselstromkontakter, SSR-Relee usw.
Heizungselement MoSi2-Heizkörper
Versandinformationen Gewicht: 600kg
W800xL2650xH1560mm
Einhaltung der Vorschriften CE, ISO
Gewährleistung 18 Monate Qualitätsgarantie mit lebenslangem technischen Support (ausgenommen Verbrauchsteile wie Quarzrohr, Thermoelement usw.)

Anwendungsbemerkungen

  • Der Druck des Verarbeitungsrohrs sollte 0,02 MPa niedriger sein
  • Die Gasquelle sollte das Druckminderventil ausstatten
  • Vor dem Füllen von Reduktionsgasen wie H2, sollte die Luft aus dem Rohr pumpen
  • Wenn Gase aus dem Gas-Eingang in die Röhre gefüllt werden, sollte sichergestellt werden, dass das Gas-Ausgangsklappe geöffnet

Vergleich der Größe

Name der Ware PT D40/300/17 PT D60/300/17 PT D80/300/17
Erhitzungslänge 300 mm 300 mm 300 mm
Größe des Schlauchs OD40xL900mm OD60xL900mm OD80xL900mm
Macht 3 kW 4 kW 5 kW
Nettogewicht 185 KGS 238 KGS 276 KGS
