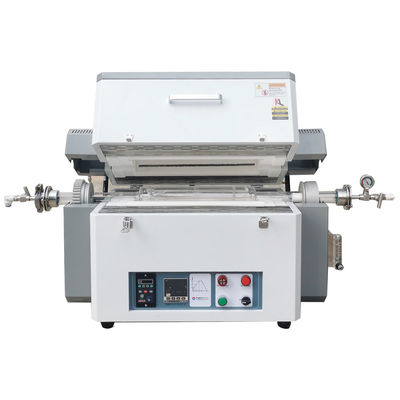

1200°C Rotationsrohröfen mit Gasfilter und Quarzrohr OD100mm

Produktübersicht

PTR D100/400/12 ist ein Einzelheizungsbereich, 1200°C Drehrohrofen für Labor,besonders geeignet für Partikel-Wärmebehandlungsprozesse wie Kalzinierung, bei denen kontinuierlich bei hohen Temperaturen unter Vakuum- oder Atmosphärenschutz sintern, Vakuumfolienbeschichtung, CVD-Experimente und physikalische Komponentenprüfungen zur Herstellung von Seltenerdstoffen, elektronische Beleuchtung, Kristallglühen, biologische Keramik, elektronische Keramik, Speziallegierungen,magnetisches Material, Präzisionsguss und Wärmebehandlung von Metallen..

Hauptmerkmale

• Tmax 1200°C
• Einzelheizfläche, Splitter, Drehrohrofen
• Hochreine transparente Quarzglasröhre mit 4 Rührblättern für das Materialmischen
• Split-Ofen-Kammer für schnellen und einfachen Rohrzugang
• Drehgeschwindigkeit 0,1 bis 10 Rpm/min
• Tmax-Vakuumspiegel 10E-7 torr,Gasversorgungssystem mit einem einzigen Gaskanal
• SS304 Schnellöffnungsdichtungsflansche mit Nadelventilen und Druckmessgerät
• Faserisolierte Kammer mit auf allen Seiten eingebetteten Heizleitungen sorgen für eine gleichmäßige Temperatur
• N-Typ-Thermokoppel
• Intelligenter PID-Temperaturregler mit 32 programmierbaren Segmenten
• CE-Zertifiziert

Sicherheitsmaßnahmen

• Ein integriertes Ampermeter und zwei Voltmeter zur einfachen Überwachung und Fehlerbehebung.
• Der Überhitzschutz schaltet den Ofen aus, wenn die Temperatur außerhalb des zulässigen Bereichs liegt (siehe Steuerungshandbuch) oder wenn das Thermoelement defekt ist oder nicht funktioniert.
• Der Stromausfallschutz setzt den Ofenbetrieb unmittelbar nach dem Ausfallpunkt wieder ein, wenn der Strom wiederhergestellt wird.
• Mikroprozessorbasierte PID-Self-Tuning-Steuerung bietet einen optimalen thermischen Prozess mit minimalem Überschuss

Einzelheiten zum Produkt

1200°C Laborrohrofen mit einer einzigen Heizzone mit Gasfilterung

• Der 1200°C Einzelzonen-Rotationsrohrofen besteht hauptsächlich aus sechs Teilen: Ofenkörper, Ofenrohr, Flanschverschlusszubehör, Gasversorgungssystem,Temperaturregelung und Gasfilterung
• Die Außenhülle des Ofenstahls wird mit Beimischung und Phosphatung, Umweltpulverbeschichtung an der Oberfläche, Korrosions- und Oxidationsbeständigkeit, eingebauter Kühlventilator,Oberflächentemperatur Rt+45°C
• Ausgezeichnetes Erscheinungsbild, ISO- und CE-Konformität

1200°C Rohröfenkammer mit Quarzrohr

• Der Ofen besteht aus zwei halbkreisförmigen keramischen Fasermaterialien, die unter Vakuum gefiltert und eng in einem Stück zusammengefügt sind.
• Die Heizzonenlänge beträgt 400 mm und kann auf 40-80 mm Quarzröhren angepasst werden.
• Das Verarbeitungsrohr besteht aus hochreinem transparenten Quarzrohr, eingebaut mit vier symmetrischen Rührblättern, die Drehgeschwindigkeit kann eingestellt werden.Der kritische Teil der Heizzone im Inneren des Ofenrohrs ist mit dem Keramikrohrstecker ausgestattet, wodurch wirksam verhindert werden kann, dass Wärme entweicht und Wärmeverluste verringert werden.
• N-Typ-Thermokoppel auf der Oberseite der Ofenkammer

Schnellöffnungsflansche, Ofenrohrstützen, 1/4 "Pagoda Gasdüse

• Ausgerüstet mit SS304-Schnellöffnungsflanschenzubehör für das schnelle Be- und Entladen von Materialien, versiegelt mit hochtemperaturbeständigen Versiegelungsringen aus Fluorgummi
• Die Luftzufuhr- und Ausgangsanlage verwendet eine G1/4-Zoll-Pagoda-Luftdüse, die an ein PTFE-Rohr mit einem Außendurchmesser von 8 mm angeschlossen werden kann.
• Ausgerüstet mit verstellbaren Flanschstützen zur Sicherstellung eines sicheren und stabilen Betriebs des Ofenrohrs

Ein einzelnes Satz von Gasversorgungseinrichtungen

• Die Laborrohröfen 1200C-1700C sind alle mit einer Einkanalgasversorgung ausgestattet
• Doppel-Ferrule-Verbindungen; Gas-Float-Durchflussmesser, die Durchflussrate ist einstellbar Bereiche 60-600ml/min
• Verfügbare Gase: N2, Ar, H2, CO usw.

Anmerkung: Beim Füllen von Reduktionsgasen müssen Rückschlagventile, Einwegventile, Abgasreinigungssysteme usw. konfiguriert werden.

Bedienfeld für einen 1200°C-Laborrohröfen

• Integrierte Konstruktion mit Temperaturregler, Ammeter, Voltmeter, Funktionsknöpfe auf dem Panel
• Intelligenter PID-Temperaturregler mit 32-Segment-Programmen mit einer Genauigkeit von ±1°C
• Abschaltung, Übertemperatur, Thermoelementbruch und Verbrennungsschutz
• Temperatur-Selbststärkung
• Mit 485 Kommunikationsoberfläche (optional)

Heiz-, Wohn- und Kühlprogramme für rotative Rohröfen mit einem Temperatur von 1200 °C

• 32 programmierbare Segmente, Heizgeschwindigkeit 1 bis 20 °C/min, frei einstellbar
• Gute Wärmedämmung, natürliche Kühlung, sanfte Abkühlung
• 7 "Touchscreen-Panel ist optional, Heizprogramme können zeitnah angezeigt und heruntergeladen werden

Ttechnische Spezifikationen

Anwendungsbemerkungen

• Der Druck des Verarbeitungsrohrs sollte 0,02 MPa niedriger sein
• Die Gasquelle sollte das Druckminderventil ausstatten
• Vor dem Füllen von Reduktionsgasen wie H2, sollte die Luft aus dem Rohr pumpen

Vergleich der Größe
