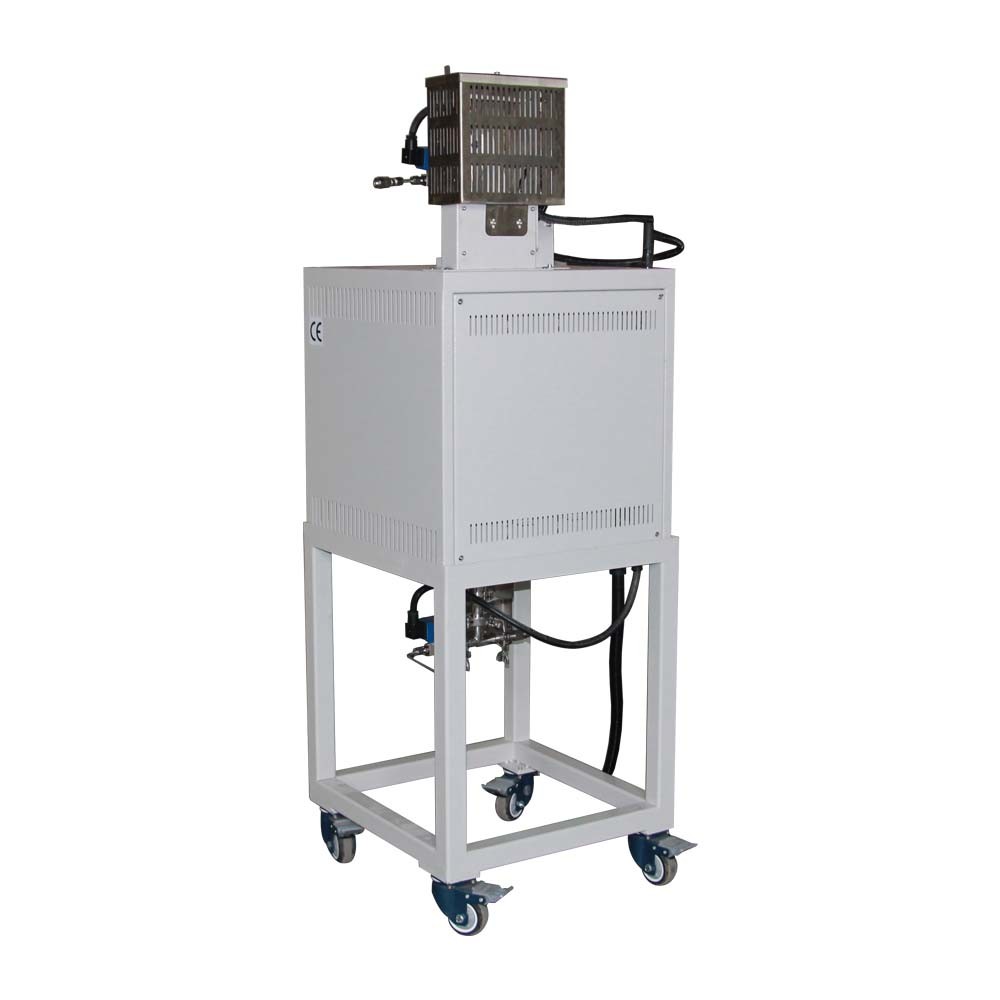

1,400°C vertikaler Wasserstoffrohr-Ofen mit Zündvorrichtung und OD40-Aluminiumrohr

1,400°C vertikaler Wasserstoffrohr-Ofen mit Zündvorrichtung und OD40-Aluminiumrohr
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Gebrauch: Wärmebehandlung verschiedener Arten neuer Materialien unter Wasserstoff- oder anderen Gasbedingungen
Tmax Temperatur: 1400 Grad C
Betriebstemperatur: 1300 Grad C
Erhitzungslänge: 300 mm
Rohrdurchmesser: OD40 mm
Rohrmaterial: Aluminiumrohr mit hoher Reinheit
Kammer-Material: Mitsubishi Rohstoff hohe Aluminiumoxid 1600# Faserplatte
Heizelemente: Sic Stange
Temperaturregler: Shimaden PID-Controller, PLC-gesteuert 7" Touchscreen-Panel Auto-Tune-Funktion Programmierbar 32 Seg
Thermoelement: S-Art
Gewährleistung: 18 Monate Qualitätsgarantie mit lebenslangem technischen Support (ausgenommen Verbrauchsteile wie Qu
Dienstleistungen nach dem Verkauf: Kostenlose Ersatzteile inklusive Luftfracht
Hervorheben:

1400°C vertikaler Wasserstoffrohröfen

,

Zündvorrichtung vertikaler Wasserstoffrohrofen

,

Vertikaler Wasserstoffrohr-Öfen aus Aluminiumolekül

Grundinformation
Markenname: Programtherm
Zertifizierung: CE
Modellnummer: PTV D40/300/14
Zahlung und Versand AGB
Lieferzeit: 7 Arbeitstage
Zahlungsbedingungen: T/T, L/C
Produkt-Beschreibung

Produktübersicht

PTV D40/300/14 ist ein individuell angepasster vertikaler Wasserstoffrohrofen mit PLC-automatischer Gasverschiebung und Rückgaszündung.Die Temperatur des vertikalen Rohröfen wird durch einen hochpräzisen SCR-Leistungsregler mit Genauigkeit +/-1C und 32 Segmentenprogrammen gesteuertEs ist für die Wärmebehandlung verschiedener Arten neuer Materialien unter Wasserstoff- oder anderen Gasbedingungen bis zu 1400°C ausgelegt.

Hauptmerkmale

  • Tmax 1400°C
  • Einheitliche Heizzone, vertikale Wasserstoffatmosphäre Rohröfen
  • Einzelne Steuerung, Wasserstoffatmosphäre
  • vollautomatisches, zählergesteuertes Gasauswechselsystem und H2-Zündungseinrichtung
  • Ausrüstet einseitiges Ventil und Rückschlagventil für den Sicherheitsbetrieb mit H2
  • S-Typ-Thermokoppel
  • Leistungsstarke SiC-Heizungselemente des U-Typs, schnelle Heizgeschwindigkeit
  • mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W
  • 990,5% Alulmina-Rohr
  • Digitale PID-Programmierbare 32-Segmente mit einer Genauigkeit von +/-1C
  • CE-Norm


Sicherheitsmaßnahmen

  • Ein integriertes Ampermeter und zwei Voltmeter zur einfachen Überwachung und Fehlerbehebung.
  • Der Überhitzschutz schaltet den Ofen aus, wenn die Temperatur außerhalb des zulässigen Bereichs liegt (siehe Steuerungshandbuch) oder wenn das Thermoelement defekt ist oder nicht funktioniert.
  • Der Stromausfallschutz setzt den Ofenbetrieb unmittelbar nach dem Ausfallpunkt wieder ein, wenn der Strom wiederhergestellt wird.
  • Mikroprozessorbasierte PID-Self-Tuning-Steuerung bietet einen optimalen thermischen Prozess mit minimalem Überschuss

Einzelheiten zum Produkt

Programtherm

1400°C Einheizzone vertikaler Wasserstoffrohrofen

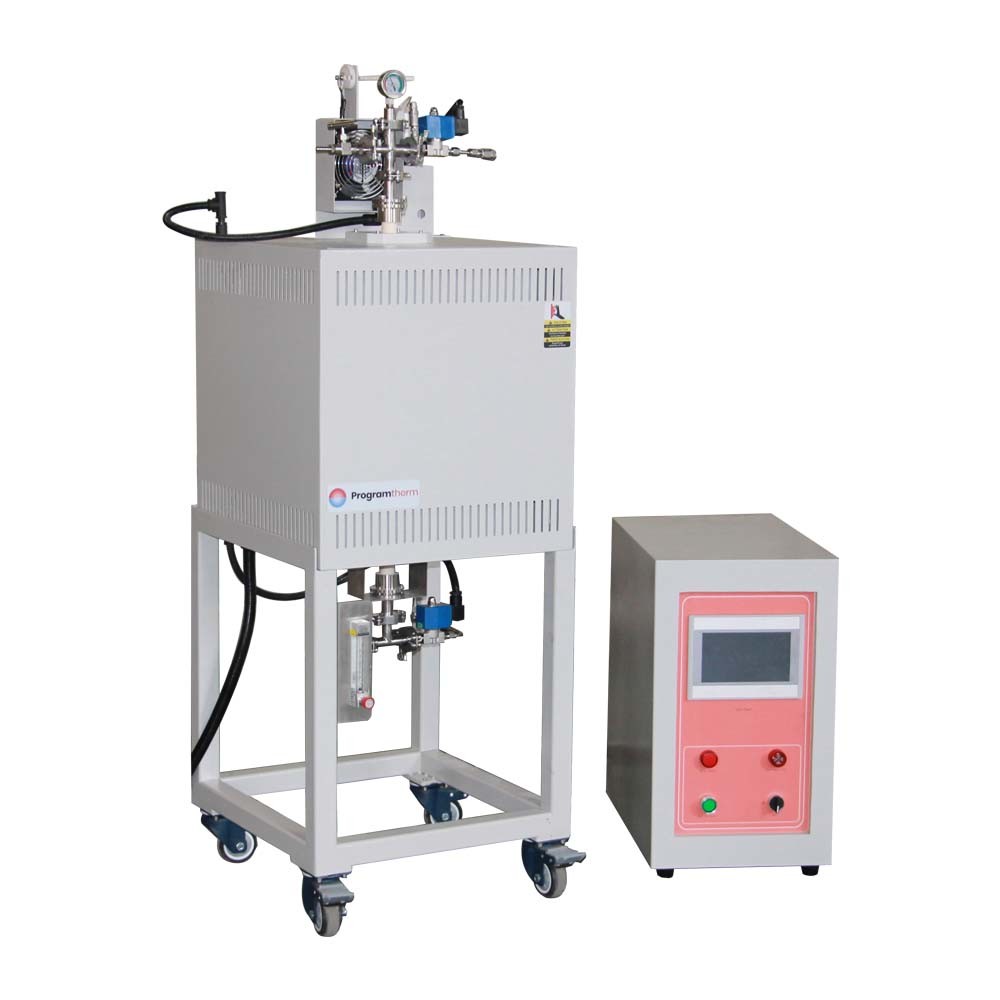

  • Der vertikale Wasserstoffrohröfen besteht hauptsächlich aus sieben Teilen: Ofenkörper, Aluminiumrohr, Dichtungsflansche, Gasversorgungssystem, Zündsystem,PLC-Temperatursteuerungssystem und mobile Unterstützung
  • Die Außenhülle des Ofenstahls wird mit Beimischung und Phosphatung, Umweltpulverbeschichtung an der Oberfläche, Korrosions- und Oxidationsbeständigkeit, eingebauter Kühlventilator,Oberflächentemperatur Rt+45°C
  • Ausgezeichnetes Erscheinungsbild, ISO- und CE-Konformität

Programtherm

PLC-Steuerungssystem für den vertikalen Wasserstoffrohrofen bei 1400 °C

  • 7" Touchscreen-Panel, einzelne Steuerung
  • PLC-Automatik für Gasverschiebung und Rückgaszündung
  • mit einer Leistung von mehr als 1000 W

Programtherm

Zwei-Kanal-Gasversorgung

  • Ausgerüstet mit SS304-Schnellöffnungsflanschenzubehör für das schnelle Be- und Entladen von Materialien, versiegelt mit hochtemperaturbeständigen Versiegelungsringen aus Fluorgummi
  • Die Luftein- und -ausgangsanlage verwendet eine G1/4-Zoll-Pagoda-Luftdüse, die mit einem PTFE-Rohr mit einem Außendurchmesser von 8 mm verbunden werden kann.
  • Ausgerüstet mit verstellbaren Flanschstützen zur Sicherstellung eines sicheren und stabilen Betriebs des Ofenrohrs

Programtherm

Wasserstoffzündungseinrichtung

  • Ausrüstung Wasserstoff-Gerät, das Reduktionsgas wird an der Gasöffnung verbrannt
  • Wenn das Thermoelement erkennt, dass die Temperatur niedriger als der eingestellte Wert ist (auf 200-300 Grad eingestellt), entzündet es sich erneut.und es wird mit Stickstoff zum Schutz gefüllt, die sicher und zuverlässig ist.
  • Doppel-Ferrule-Verbindungen; Gas-Float-Durchflussmesser, die Durchflussrate ist einstellbar Bereiche 60-600ml/min
  • Verfügbare Gase: N2, Ar, H2, CO usw.

HINWEIS: Beim Füllen von Reduktionsgasen sind Rückschlagventile, Einwegventile, Abgasreinigungssysteme usw. einzurichten.

Technische Spezifikation

Modell Nr. PTV D40/300/14
Erhitzungslänge

300 mm

Stromversorgung

2.6KW

AC208-240V 50/60Hz Einphasen

Betriebstemperatur

Tmax 1400°C (2552°F)
Dauerhaft 1300°C (2372°F)

Temperaturregler

Shimaden PID-Steuerung, PLC-gesteuerte 7-Zoll-Touchscreen-Panel
Funktion für die automatische Abstimmung
32 programmierbare Segmente
Temperaturgenauigkeit +/- 1°C

Erwärmungsrate ≤ 25 °C / min
Thermoelement Typ S
Rohr für den Ofen Material:Aluminiumrohr mit hoher Reinheit
Größe:OD40mm, ID30mm, Länge900mm
Versiegelungsflansche

SS304 Schnellöffnungsdichtungsflansche mit Nadelventil und Druckmessgerät

Vakuumgehalt

10-5torr mit molekularer Pumpeinheit

Auskleidung der Kammer Mitsubishi Rohstoff hohe Aluminiumoxid 1600# Faserplatte
Elektronische Komponenten SchneiderherstellerLuftschalter, Wechselstromkontakter, SSR-Relee usw.
Heizungselement SIC-Stab
Versandinformationen Gewicht: 80kg
W510xL560xH1510mm
Einhaltung der Vorschriften CE, ISO
Gewährleistung 18 Monate Qualitätsgarantie mit lebenslangem technischen Support (ausgenommen Verbrauchsteile wie Quarzrohr, Thermoelement usw.)

Anwendungsbemerkungen

  • Der Druck des Ofenrohrs sollte 0,02 MPa niedriger sein
  • Die Gasquelle sollte das Druckminderventil ausstatten
  • Vor dem Füllen von Reduktionsgasen wie H2, sollte die Luft aus dem Rohr pumpen
  • Wenn Gase aus dem Gas-Eingang in die Röhre gefüllt werden, sollte sichergestellt werden, dass das Gas-Ausgangsklappe geöffnet

Vergleich der Größe

Name der Ware PTV D25/200/14 PTV D60/300/14 PTV D100/300/14
Erhitzungslänge 200 mm 300 mm 300 mm
Größe des Schlauchs OD25xL700mm OD60xL1000mm OD100xL800mm
Macht 1.5 KW 2.8 KW 3.0 KW
Gesamtgröße des Ofens ((LxWxH) 830 x 450 x 1620 mm 850x470x1620 mm 870x490x1620 mm
Nettogewicht 60 KGS 95 KGS 102 KGS
