1200C Großer vertikaler Drehrohr-Einzonenrohr-Ofen mit OD300mm-Metallrohr

1200C Großer vertikaler Drehrohr-Einzonenrohr-Ofen mit OD300mm-Metallrohr
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Gebrauch: Verfahren zur Wärmebehandlung von Granulatmaterialien, z. B. Kalzinierung von Keramikoxid und Graphi
Tmax Temperatur: 1200 Grad C
Betriebstemperatur: 1100 Grad C
Erhitzungslänge: 600 mm
Rohrdurchmesser: OD300 mm
Rohrmaterial: 310SS
Kammer-Material: 1500# Keramische Aluminiumoxiddämmung
Heizelemente: mit einer Breite von mehr als 50 mm
Temperaturregler: Shimaden PID-Steuerung Auto-Tune-Funktion Programmierbar 32 Segmente Temperaturgenauigkeit +/- 1°C
Thermoelement: n-Art
Gewährleistung: 18 Monate Qualitätsgarantie mit lebenslangem technischen Support (ausgenommen Verbrauchsteile wie Qu
Dienstleistungen nach dem Verkauf: Kostenlose Ersatzteile inklusive Luftfracht
Hervorheben:

OD300mm Rohröfen

,

1200C Rohröfen

,

Einzige Zone Rohröfen

Grundinformation
Markenname: Programtherm
Zertifizierung: CE
Modellnummer: PTR D300/600/12
Zahlung und Versand AGB
Lieferzeit: 7 Arbeitstage
Zahlungsbedingungen: T/T, L/C
Produkt-Beschreibung

Produktübersicht

PTR D300/600/12 ist ein großer Einheizungs-Heizungsbereich, Neigungs- und Drehrohrofen, der Ofenkörper kann bis zu 90°/ vertikal geneigt werden,Der Ofen ist mit zwei halbkreisförmigen Kammern mit eingebetteter Legierungsspirale ausgelegt.Das Ofenrohr besteht aus 310SS-Edelstahlrohr mit eingebauter Rührklinge, das effektive Ladevolumen beträgt 10L und die Drehgeschwindigkeit kann zwischen 0,1 und 5 Rmp eingestellt werden.besonders geeignet für die Wärmebehandlung von Granulatmaterialien, wie z. B. Verkalkung von Keramikoxid und Graphitpulver usw.

Hauptmerkmale

  • Tmax 1200°C
  • Rohröfen mit einer einzigen Heizzone, drehbar, kippbar, senkrecht
  • Manuelle Ofentür mit hydraulischen Stäbchen
  • Keramikfaser-Dämmkammer mit eingebettetem Heizdraht
  • 310SS-Rohr mit eingebauter Rührklinge, Ladevolumen 10L, Drehgeschwindigkeit 0,1-5rmp
  • Luftkühlung an beiden Rohrenden ausstatten
  • SS304-Dichtungsflansche mit Gas-Eingang und -Ausgang
  • N-Typ-Thermokoppel
  • Digitale PID-Steuerung mit 30 programmierbaren Segmenten
  • Doppelflansche bieten eine bessere Dichtung und eine längere Lebensdauer der Rohre
  • CE-Zertifiziert


Sicherheitsmaßnahmen

  • Ein integriertes Ampermeter und zwei Voltmeter zur einfachen Überwachung und Fehlerbehebung.
  • Der Überhitzschutz schaltet den Ofen aus, wenn die Temperatur außerhalb des zulässigen Bereichs liegt (siehe Steuerungshandbuch) oder wenn das Thermoelement defekt ist oder nicht funktioniert.
  • Der Stromausfallschutz setzt den Ofenbetrieb unmittelbar nach dem Ausfallpunkt wieder ein, wenn der Strom wiederhergestellt wird.
  • Mikroprozessorbasierte PID-Self-Tuning-Steuerung bietet einen optimalen thermischen Prozess mit minimalem Überschuss

Einzelheiten zum Produkt

Programtherm

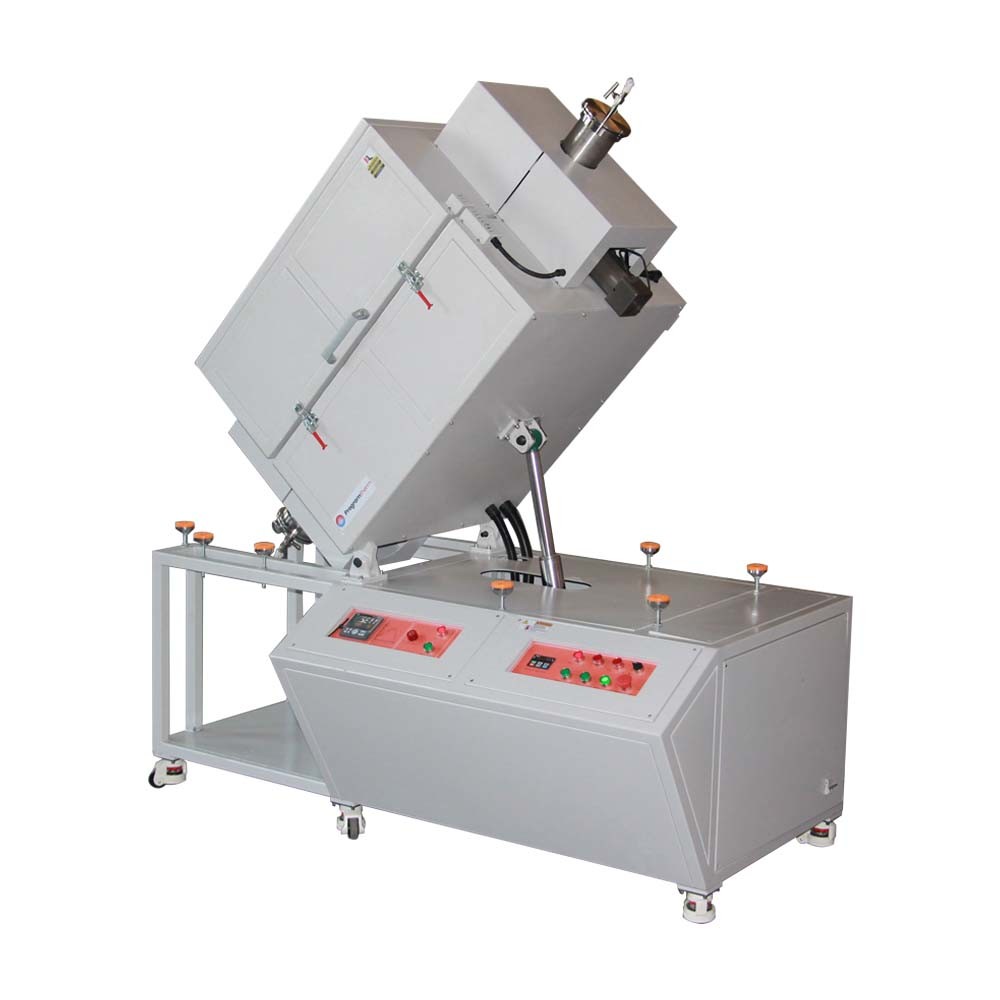

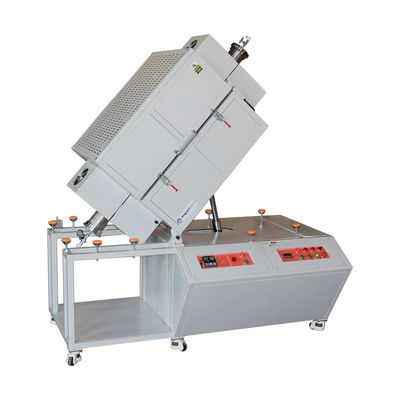

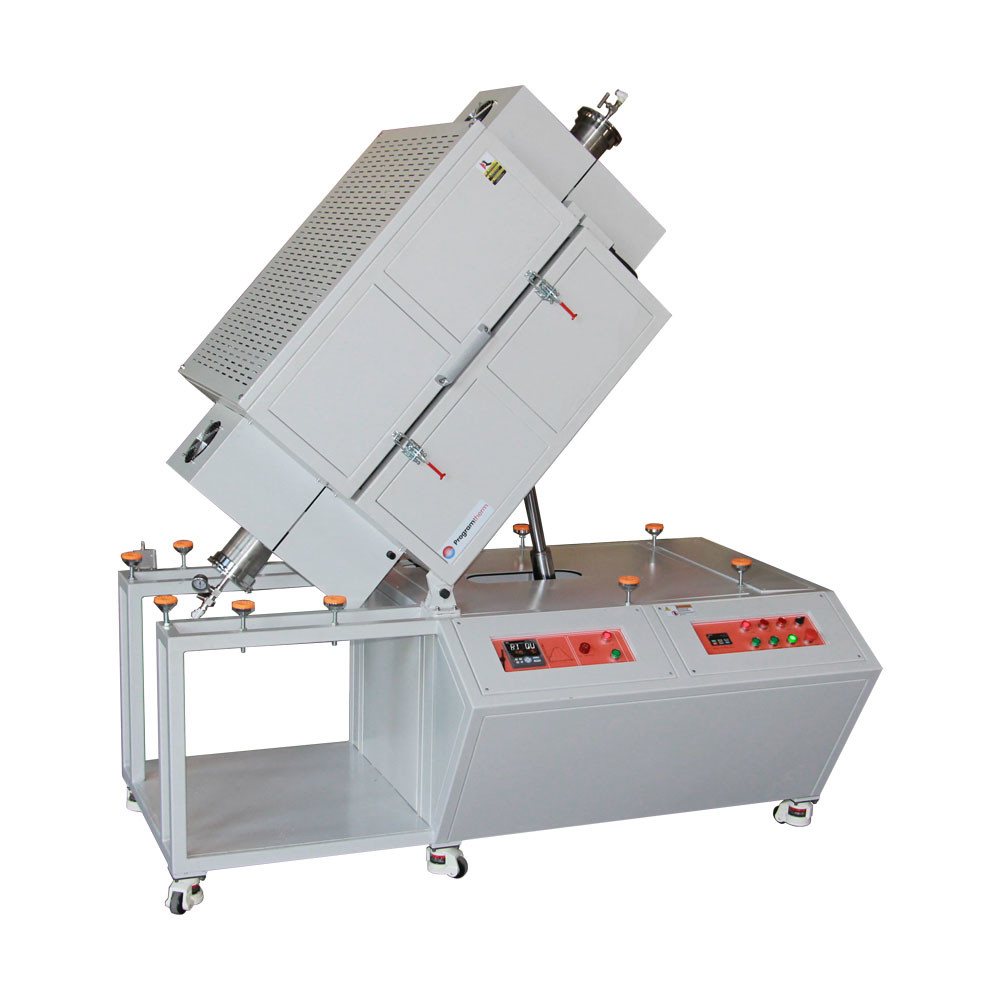

1200°C Großer vertikaler Rotationsrohr mit einer einzigen Heizzone

  • Der Drehrohrofen besteht hauptsächlich aus sieben Teilen, nämlich Ofenkörper, 310S-Verarbeitungsrohr, Dichtungsflansche, Gasversorgungssystem, Hebesystem, rotierendes System und Temperaturregelungssystem
  • Die Außenhülle des Ofenstahls wird mit Beimischung und Phosphatung, Umweltpulverbeschichtung an der Oberfläche, Korrosions- und Oxidationsbeständigkeit, eingebauter Kühlventilator,Oberflächentemperatur Rt+45°C
  • Ausgezeichnetes Erscheinungsbild, ISO- und CE-Konformität

Programtherm

Heizkammer mit Metallrohr für den 1200°C-Rotrie-Rohröfen

  • Der Ofen besteht aus zwei halbkreisförmigen keramischen Fasermaterialien, die unter Vakuum gefiltert und eng in einem Stück zusammengefügt sind.
  • Heizzonenlänge 600 mm und OD 300 mm Metallrohr
  • Das Verarbeitungsrohr besteht aus 310S geschweißtem Rohr, Oberflächenpolieren, hitzebeständig bis 1100°C, mittlerer Heizrohr OD300mm, Nichtheizzone OD120mm,3 horizontal gleich weit entfernte Rührpaddeln im Inneren des Rohres geschweißt, die Materialien während des Drehprozesses gleichmäßig erwärmen. Die Drehgeschwindigkeit kann eingestellt werden.
  • Ausgestattet mit einer hydraulischen Station und einem hydraulischen Zylinder kann der Ofenkörper zum einfachen Entladen um 90° geneigt werden.
  • N-Typ-Thermokoppel auf der Oberseite der Ofenkammer

Programtherm

304SS-Dichtungsflansche, Hülle für Öfenröhren, 1/4" Pagodengasdüse

  • Ausgerüstet mit SS304-Dichtungsflanschen für das schnelle Be- und Entladen von Materialien, mit hochtemperaturbeständigen Dichtungsringen aus Fluorgummi versiegelt
  • Die Luftzufuhr- und Ausgangsanlage verwendet eine G1/4-Zoll-Pagoda-Luftdüse, die an ein PTFE-Rohr mit einem Außendurchmesser von 8 mm angeschlossen werden kann.
  • Ausgestattet mit einem Luftkühlsystem an der Spitze des Rohrspitzes

Programtherm

Heizprogramme für einen großen vertikal drehbaren Rohröfenherd von 1200 °C

  • 32 programmierbare Segmente, Heizgeschwindigkeit 1 bis 20 °C/min, frei einstellbar
  • Gute Wärmedämmung, natürliche Kühlung, sanfte Abkühlung
  • 7 "Touchscreen-Panel ist optional, Heizprogramme können zeitnah angezeigt und heruntergeladen werden

Technische Spezifikation

Modell Nr. PTR D300/600/12
Erhitzungslänge

600 mm/24"

Stromversorgung

15 kW

AC380-415V 50/60Hz 3 Phasen

Betriebstemperatur

Tmax 1200°C (2192°F)
Kontinuierlich 1100°C (2012°F)

Temperaturregler

SchimadenPID-Steuerung
Funktion für die automatische Abstimmung
32 programmierbare Segmente
Temperaturgenauigkeit +/- 1°C

Erwärmungsrate ≤ 20 °C / min
Thermoelement N-Typ
Rohr für den Ofen Material:310SS, Temperaturbeständigkeit bis zu 1000 °C
Größe:OD300mm, Länge 1700mm
Versiegelungsflansche

SS304-Dichtungsflansche

Vakuumgehalt

10-5torr mit molekularer Pumpeinheit

Auskleidung der Kammer 1500# Keramische Aluminiumoxiddämmung
Elektronische Komponenten SchneiderherstellerLuftschalter, Wechselstromkontakter, SSR-Relee usw.
Heizungselement

mit einer Breite von mehr als 50 mm

Versandinformationen Gewicht: 1200kg
W2290xL950xH2230mm
Einhaltung der Vorschriften CE, ISO
Gewährleistung 18 Monate Qualitätsgarantie mit lebenslangem technischen Support (ausgenommen Verbrauchsteile wie Quarzrohr, Thermoelement usw.)

Anwendungsbemerkungen

  • Der Quarzrohrdruck sollte 0,02 MPa niedriger sein
  • Die Gasquelle sollte das Druckminderventil ausstatten
  • Vor dem Füllen von Reduktionsgasen wie H2, sollte die Luft aus dem Rohr pumpen
  • Wenn Gase aus dem Gas-Eingang in die Röhre gefüllt werden, sollte sichergestellt werden, dass das Gas-Ausgangsklappe geöffnet

Vergleich der Größe

Name der Ware PTR D40/300/12 PTR D80/300/12 PTR D120/600/2
Erhitzungslänge 300 mm 300 mm 600 mm
Größe des Schlauchs OD40xL1000mm OD80xL1000 mm OD120xL1200mm
Macht 1.8 KW 2.8 KW 5.0 KW
Gewicht 60 KGS 75 KGS 145 KGS
