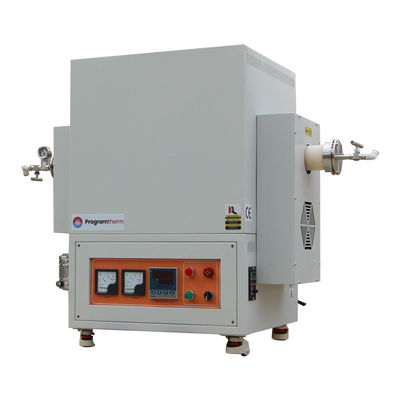

1700C Einzonen-Rotationsrohröfen mit Flansche und 80mm-Aluminiumrohr - PTR D80/300/17

Produktübersicht

Der PTR D80/300/17 ist ein 1700°C-Einzelzonen-Rotationsrohrofen mit frei einstellbarer Drehgeschwindigkeit von 1 bis 8 Rpm.so dass die pulverförmigen oder granularen Proben im Inneren vollständig und gleichmäßig mit in Atmosphäre oder Vakuumsinternierung reagieren. Doppelschicht-Kopfstruktur aus Kohlenstoffstahl. 1800# hohe Aluminium-Keramikisolierung. 99,5% Aluminiumoxid-Rohr, schnell öffnende Dichtungsflansche mit 1/4" Gasrohradapter, MoSi2-Heizelemente,mit einer Leistung von mehr als 10 Watt,.

Hauptmerkmale

• Tmax 1700°C
• Einzelzone, Bänkplatte, Drehrohrofen
• Doppelstahlkonstruktion, minimale Wärmeverluste
• Einheitliche Einleitungs-Gasversorgungsanlage
• Drehgeschwindigkeit 1-8 Rpm
• Faserisolierte Kammer für maximale Temperaturstabilität und Gleichmäßigkeit
• Leistungsstarke MoSi2-Heizungselemente sorgen für eine gleichmäßige Temperatur
• Digitale PID-Steuerung mit 30 programmierbaren Segmenten
• 990,5% Aluminiumgehalt verarbeitende Röhre mit SS304-Dichtungsflanschen mit 1/4" Gasrohradapter
• Doppelflansche bieten eine bessere Dichtung und eine längere Lebensdauer der Rohre
• Langlebigkeitsthermokopf Typ B
• CE-Zertifiziert, Standard

Sicherheitsmaßnahmen

• Ein integriertes Ampermeter und zwei Voltmeter zur einfachen Überwachung und Fehlerbehebung.
• Der Überhitzschutz schaltet den Ofen aus, wenn die Temperatur außerhalb des zulässigen Bereichs liegt (siehe Steuerungshandbuch) oder wenn das Thermoelement defekt ist oder nicht funktioniert.
• Der Stromausfallschutz setzt den Ofenbetrieb unmittelbar nach dem Ausfallpunkt wieder ein, wenn der Strom wiederhergestellt wird.
• Mikroprozessorbasierte PID-Self-Tuning-Steuerung bietet einen optimalen thermischen Prozess mit minimalem Überschuss

Einzelheiten zum Produkt

1700°C Einzeltreibung Rotationsrohr-Ofen mit Flansche und Aluminiumrohr

• Der 1700°C-Rotationsrohröfen besteht hauptsächlich aus fünf Teilen: Ofenkörper, Ofenrohr, Flanschverschlusszubehör, Gasversorgungssystem und Temperaturregelungssystem
• Die Außenhülle des Ofenstahls wird mit Beimischung und Phosphatung, Umweltpulverbeschichtung an der Oberfläche, Korrosions- und Oxidationsbeständigkeit, eingebauter Kühlventilator,Oberflächentemperatur Rt+45°C
• Ausgezeichnetes Erscheinungsbild, ISO- und CE-Konformität

1700°C HÖHETEMPERATURE Rotationsrohr-Öfenkammer

• Hohe Aluminium-Keramik-Isolation, CNC-Gravur, Kammerwände fest gekoppelt, U-Typ MoSi2-Heizung, Temperaturbeständigkeit bis zu 1800 °C
• Erhitzungslänge 300 mm, geeignet für Aluminiumrohrdurchmesser von 40-80 mm. Hohe Aluminiumverarbeitung, Temperaturbeständigkeit bis 1700 °C,Der kritische Teil der Heizzone im Inneren des Ofenrohrs ist mit dem Keramikrohrstecker ausgestattet, die effektiv verhindern kann, dass Wärme entweicht und Wärmeverluste reduziert
• Thermoelement des Typs B

HINWEIS:Die Struktur der Kammer dient nur als Referenz, die tatsächliche Konstruktion ist Standard

Schnellöffnungsflansche mit Drehverbindung, 1/4 "Pagoda-Gasdüse

• Ausgerüstet mit SS304-Schnellöffnungsflanschenzubehör für das schnelle Be- und Entladen von Materialien, versiegelt mit hochtemperaturbeständigen Versiegelungsringen aus Fluorgummi
• Die Luftzufuhr- und Ausgangsanlage verwendet eine G1/4-Zoll-Pagoda-Luftdüse, die an ein PTFE-Rohr mit einem Außendurchmesser von 8 mm angeschlossen werden kann.
• Ausgerüstet mit verstellbaren Flanschstützen zur Sicherstellung eines sicheren und stabilen Betriebs des Ofenrohrs

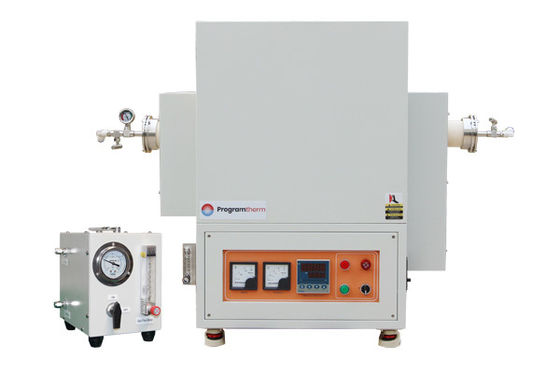

Einzelne Einrichtung für die Einkanalgasversorgung

• Die Laborrohröfen 1200C-1700C sind alle mit einer Einkanalgasversorgung ausgestattet
• Doppel-Ferrule-Verbindungen; Gas-Float-Durchflussmesser, die Durchflussrate ist einstellbar Bereiche 60-600ml/min
• Verfügbare Gase: N2, Ar, H2, CO usw.

HINWEIS:Bei der Befüllung von Reduktionsgasen sind Rückschlagventile, Einwegventile, Abgasreinigungssysteme usw. einzurichten.

Kontrollplatte für 1700°C Einzelzone HÖHTEMPERATUREN Rotationsrohröfen

• Integrierte Konstruktion mit Temperaturregler, Ammeter, Voltmeter, Funktionsknöpfe auf dem Panel
• Intelligenter PID-Temperaturregler mit 30-Segment-Programmen mit einer Genauigkeit von ±1°C
• Abschaltung, Übertemperatur, Thermoelementbruch und Verbrennungsschutz
• Temperatur-Selbststärkung
• Mit 485 Kommunikationsoberfläche (optional)

Wärmeprogramme für einen 1700°C-Rotationsrohr-Einzelzoneofen

• Programmierbare 30 Segmente, Heizgeschwindigkeit 1-10 °C/min, frei einstellbar
• Gute Wärmedämmung, natürliche Kühlung, sanfte Abkühlung
• 7 "Touchscreen-Panel ist optional, Heizprogramme können zeitnah angezeigt und heruntergeladen werden

Technische Spezifikation

Anwendungsbemerkungen

• Der Druck des Verarbeitungsrohrs sollte 0,02 MPa niedriger sein
• Die Gasquelle sollte das Druckminderventil ausstatten
• Vor dem Füllen von Reduktionsgasen wie H2, sollte die Luft aus dem Rohr pumpen

Vergleich der Größe
