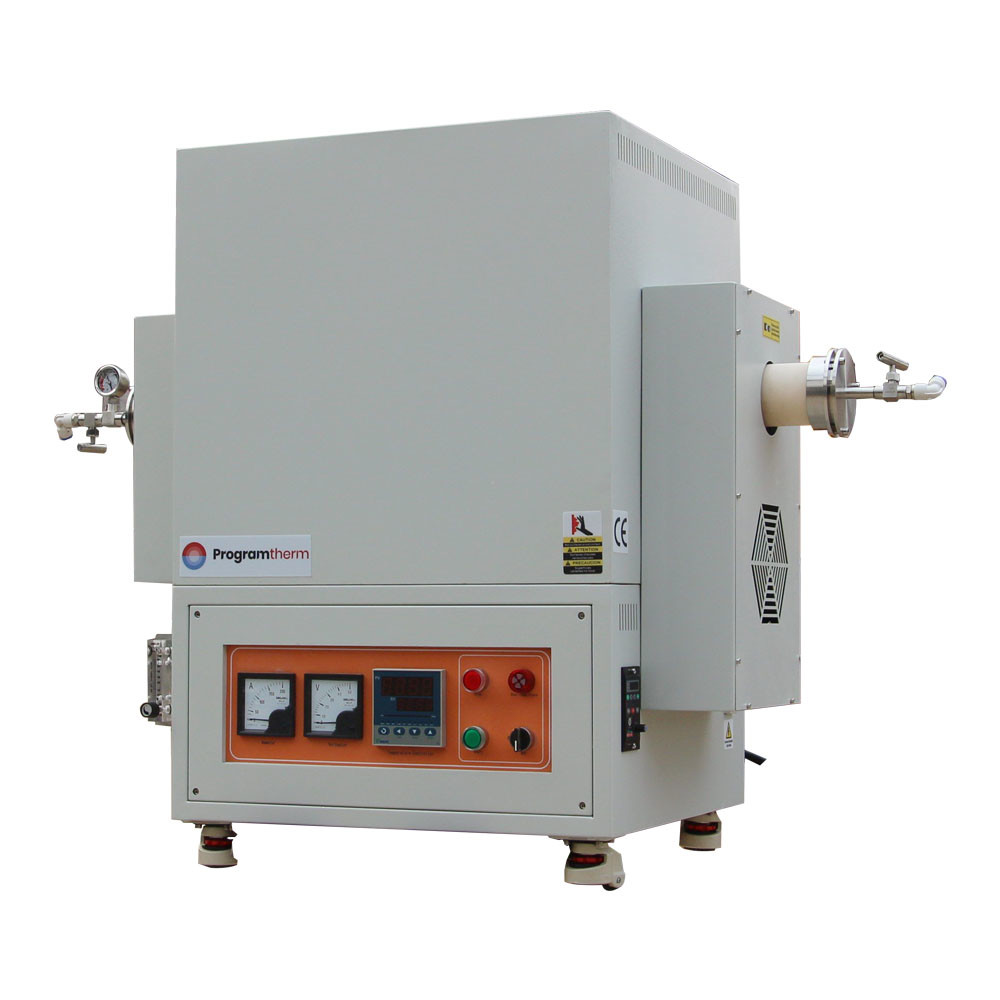

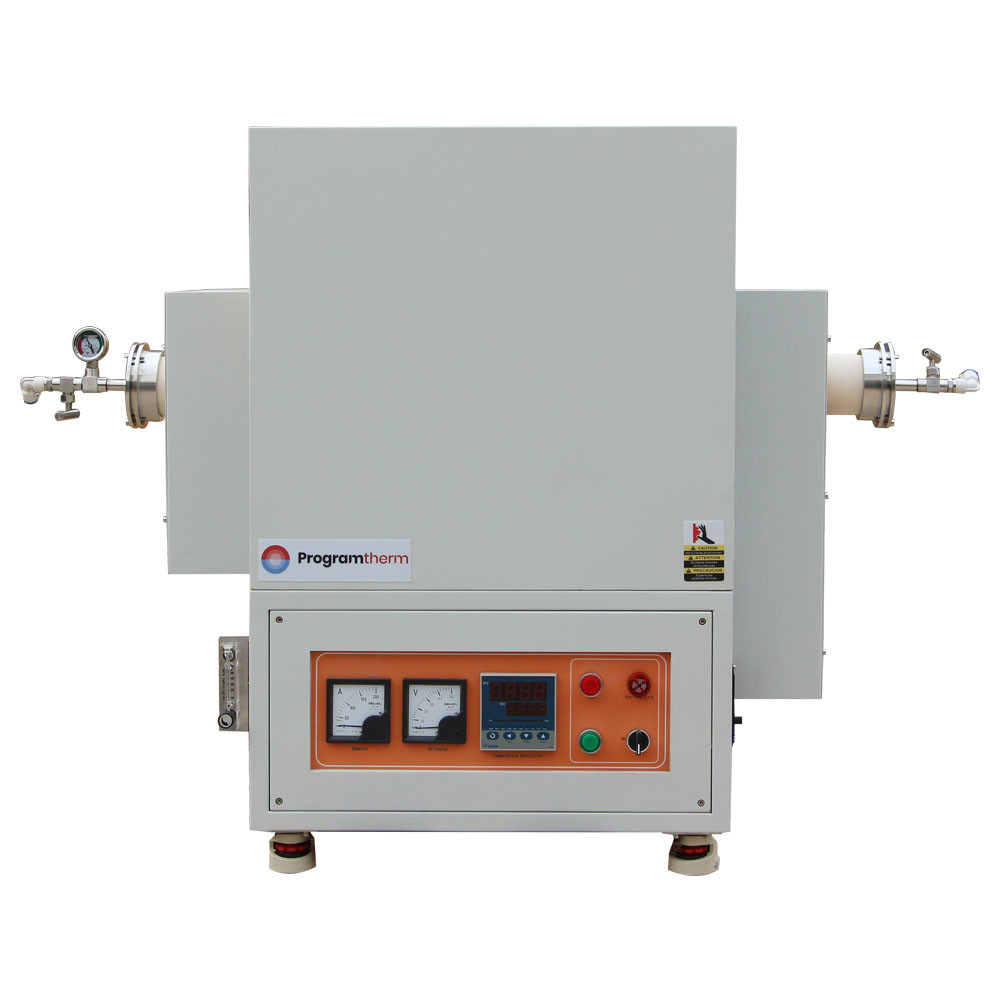

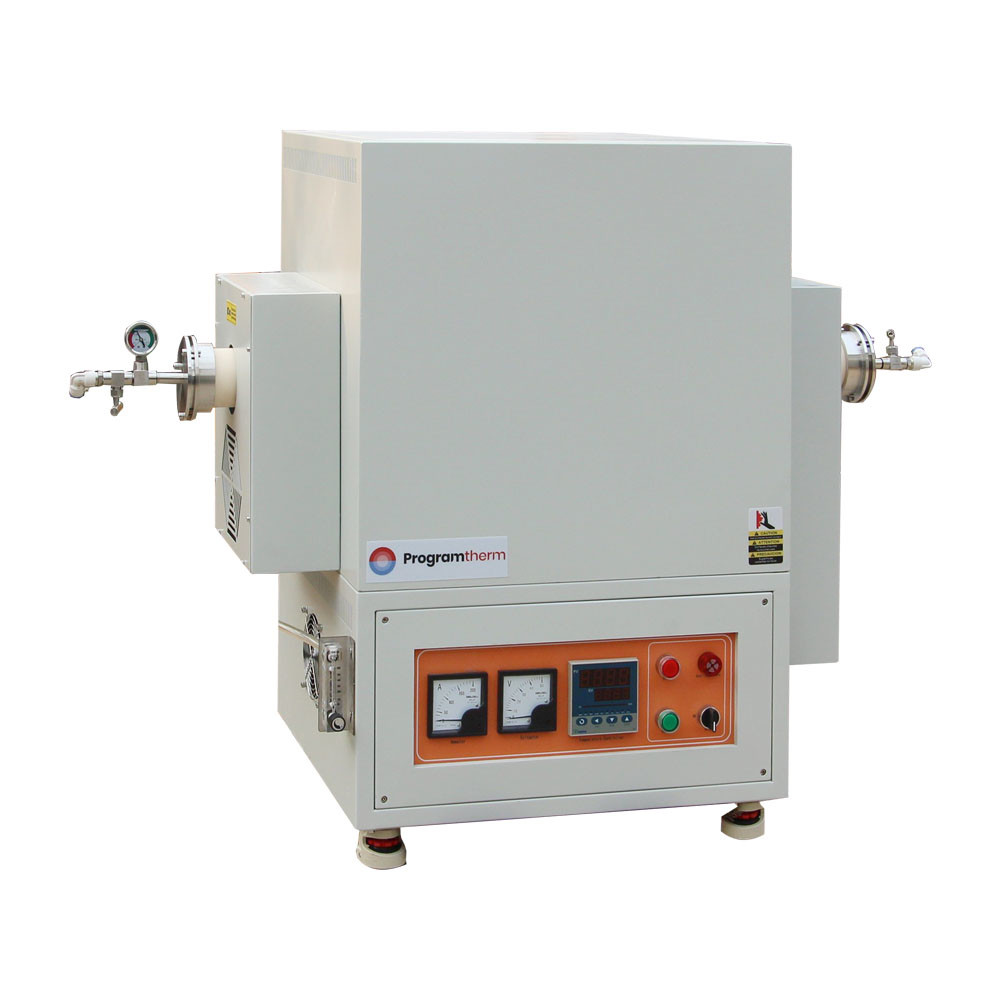

1700°C Hochtemperatur-Rohröfen mit Aluminiumrohr und Vakuumflanschen OD80mm

Produktübersicht

PT D80/300/17.Rohröfen verfügen über eine hohe Aluminium-Keramikröhre mit SS304-Dichtungsflanschen, erhitzt durch MoSi2-Stäbe, Tmax 1700 °C (1500 °C unter hohem Vakuum).Mikroprozessorbasierte Selbstabstimmung bietet eine ausgezeichnete Steuerung ohne Überschreitung und eine Genauigkeit von +/- 1 °CDer Rohröfen wird hauptsächlich für die Vakuum- und/oder Atmosphärenschutzsinterierung, Vakuumfolie,CVD-Experimente und physikalische Komponentenprüfungen für die Herstellung von Seltenen Erden, elektronische Beleuchtung, Kristallglühen, biologische Keramik, elektronische Keramik, Speziallegierungen, magnetisches Material, Präzisionsguss und Wärmebehandlung von Metallen.1700C Keramikrohröfen sind ein ideales Werkzeug für den täglichen Einsatz im Labor.

Hauptmerkmale

• Tmax 1700°C
• Einzelzone, Bänk, horizontaler, hochtemperaturförmiger Rohröfen
• Doppelstahlkonstruktion, minimale Wärmeverluste
• Ein einzelnes Satz von Gasversorgungseinrichtungen
• Faserisolierte Kammer für maximale Temperaturstabilität und Gleichmäßigkeit
• Leistungsstarke MoSi2-Heizungselemente sorgen für eine gleichmäßige Temperatur
• Digitale PID-Steuerung mit 32 programmierbaren Segmenten
• Einheit für die Verarbeitung von Spinnstoffen mit einem Gehalt an Spinnstoffen von mehr als 10 GHT
• Doppelflansche bieten eine bessere Dichtung und eine längere Lebensdauer der Rohre
• Nicht gespaltene Ofenkammer zum Schutz vor Wärmeverlusten
• Langlebigkeitsthermokopf Typ B
• CE-Zertifiziert, Standard

Sicherheitsmaßnahmen

• Ein integriertes Ampermeter und zwei Voltmeter zur einfachen Überwachung und Fehlerbehebung.
• Der Überhitzschutz schaltet den Ofen aus, wenn die Temperatur außerhalb des zulässigen Bereichs liegt (siehe Steuerungshandbuch) oder wenn das Thermoelement defekt ist oder nicht funktioniert.
• Der Stromausfallschutz setzt den Ofenbetrieb unmittelbar nach dem Ausfallpunkt wieder ein, wenn der Strom wiederhergestellt wird.
• Mikroprozessorbasierte PID-Self-Tuning-Steuerung bietet einen optimalen thermischen Prozess mit minimalem Überschuss

Einzelheiten zum Produkt

1700°C-Hochtemperatur-Rohröfen mit Gasversorgungseinrichtung

• Der 1700C Hochtemperatur-Rohröfen mit einer einzigen Zone besteht hauptsächlich aus fünf Teilen: Ofenkörper, Ofenrohr, Flanschverschlusszubehör, Gasversorgungssystem und Temperaturregelungssystem
• Die Außenhülle des Ofenstahls wird mit Beimischung und Phosphatung, Umweltpulverbeschichtung an der Oberfläche, Korrosions- und Oxidationsbeständigkeit, eingebauter Kühlventilator,Oberflächentemperatur Rt+45°C
• Ausgezeichnetes Erscheinungsbild, ISO- und CE-Konformität

Isolationskammer für Rohröfen mit einer hohen Temperatur von 1700°C

• Hohe Aluminium-Keramik-Isolation, CNC-Gravur, Kammerwände fest gekoppelt, U-Typ MoSi2-Heizung, Temperaturbeständigkeit bis zu 1800 °C
• Erhitzungslänge 300 mm, geeignet für Aluminiumrohrdurchmesser von 40-80 mm. Hohe Aluminiumverarbeitung, Temperaturbeständigkeit bis 1700 °C,Der kritische Teil der Heizzone im Inneren des Ofenrohrs ist mit dem Keramikrohrstecker ausgestattet, wodurch wirksam verhindert werden kann, dass Wärme entweicht und Wärmeverluste verringert werden.
• Thermoelement des Typs B

Schnellöffnungsflansche, Ofenrohrstützen, 1/4 "Pagoda Gasdüse

• Ausgerüstet mit SS304-Schnellöffnungsflanschenzubehör für das schnelle Be- und Entladen von Materialien, versiegelt mit hochtemperaturbeständigen Versiegelungsringen aus Fluorgummi
• Die Luftzufuhr- und Ausgangsanlage verwendet eine G1/4-Zoll-Pagoda-Luftdüse, die an ein PTFE-Rohr mit einem Außendurchmesser von 8 mm angeschlossen werden kann.
• Ausgerüstet mit verstellbaren Flanschstützen zur Sicherstellung eines sicheren und stabilen Betriebs des Ofenrohrs

Einzelne Einrichtung für die Einkanalgasversorgung

• Die 1200C-1700C laBoreinlageDie Öfen sind alle mit einer Einkanalgasversorgung ausgestattet.
• Doppel-Ferrule-Verbindungen; Gas-Float-Durchflussmesser, die Durchflussrate ist einstellbar Bereiche 60-600ml/min
• Verfügbare Gase: N2, Ar, H2, CO usw.

HINWEIS:Bei der Befüllung von Reduktionsgas, Rückschlagventilen, Einwegventilen, Abgasreinigungssystemen usw.

1700°C HÖHETEMPERATUR CVD TUBE OFFENCE Steuerungspaneel

• Integrierte Konstruktion mit Temperaturregler, Ammeter, Voltmeter, Funktionsknöpfe auf dem Panel

• Intelligenter PID-Temperaturregler mit 30-Segment-Programmen mit einer Genauigkeit von ±1°C

• Abschaltung, Übertemperatur, Thermoelementbruch und Verbrennungsschutz

• Temperatur-Selbststärkung

• Mit 485 Kommunikationsoberfläche (optional)

Heizungsprogramme für 1700°C CVD-Hochzeitrohröfen

• Programmierbare 30 Segmente, Heizgeschwindigkeit 1-10 °C/min, frei einstellbar

• Gute Wärmedämmung, natürliche Kühlung, sanfte Abkühlung

• 7 "Touchscreen-Panel ist optional, Heizprogramme können zeitnah angezeigt und heruntergeladen werden

Technische Spezifikation

Anwendungsbemerkungen

• Der Druck des Verarbeitungsrohrs sollte 0,02 MPa niedriger sein
• Die Gasquelle sollte das Druckminderventil ausstatten
• Vor dem Füllen von Reduktionsgasen wie H2, sollte die Luft aus dem Rohr pumpen
• Wenn Gase aus dem Gas-Eingang in die Röhre gefüllt werden, sollte sichergestellt werden, dass das Gas-Ausgangsklappe geöffnet

Vergleich der Größe
