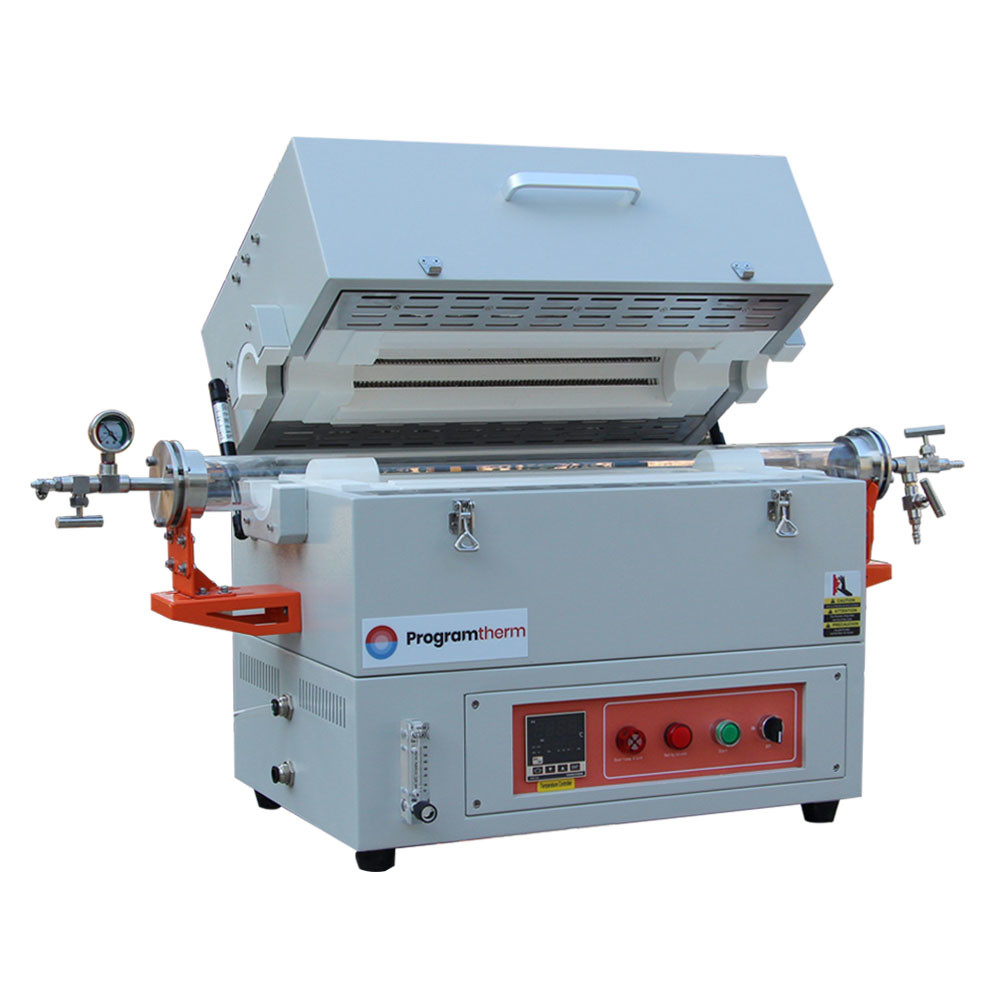

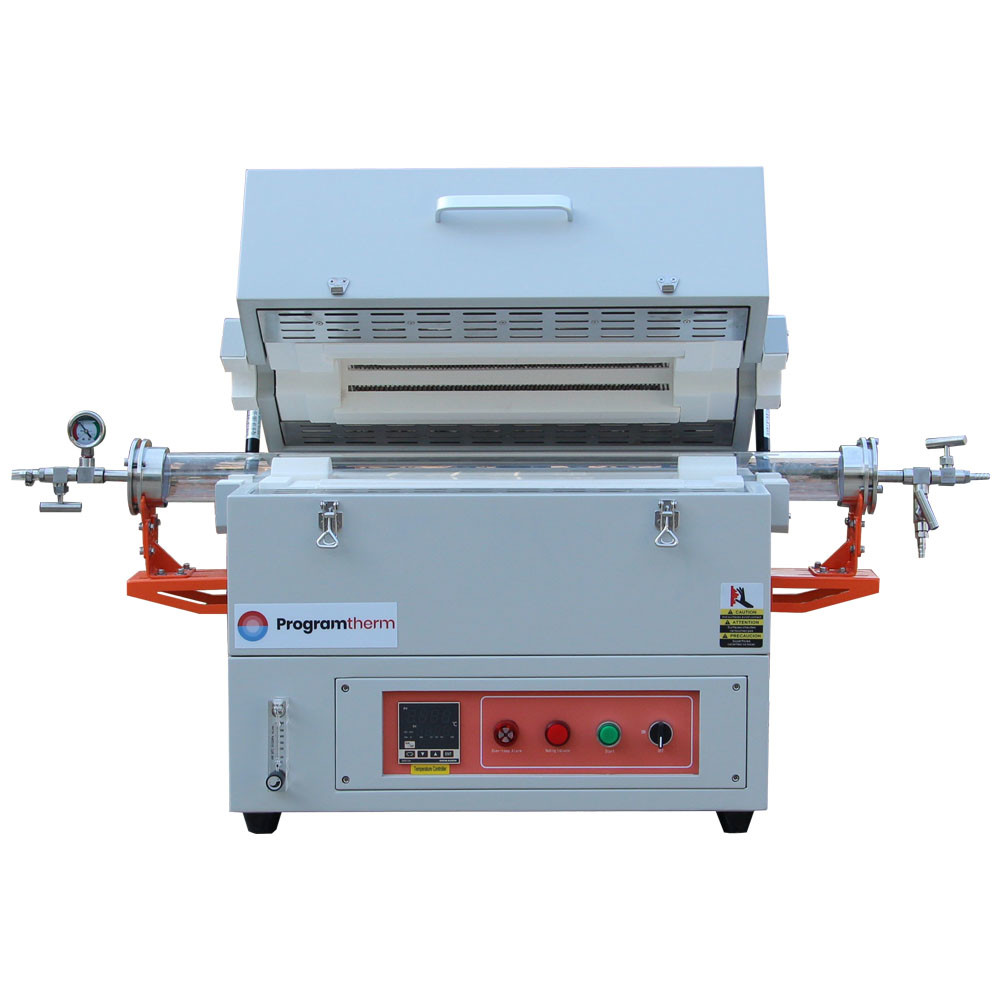

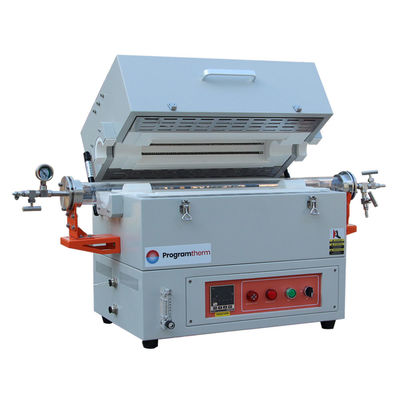

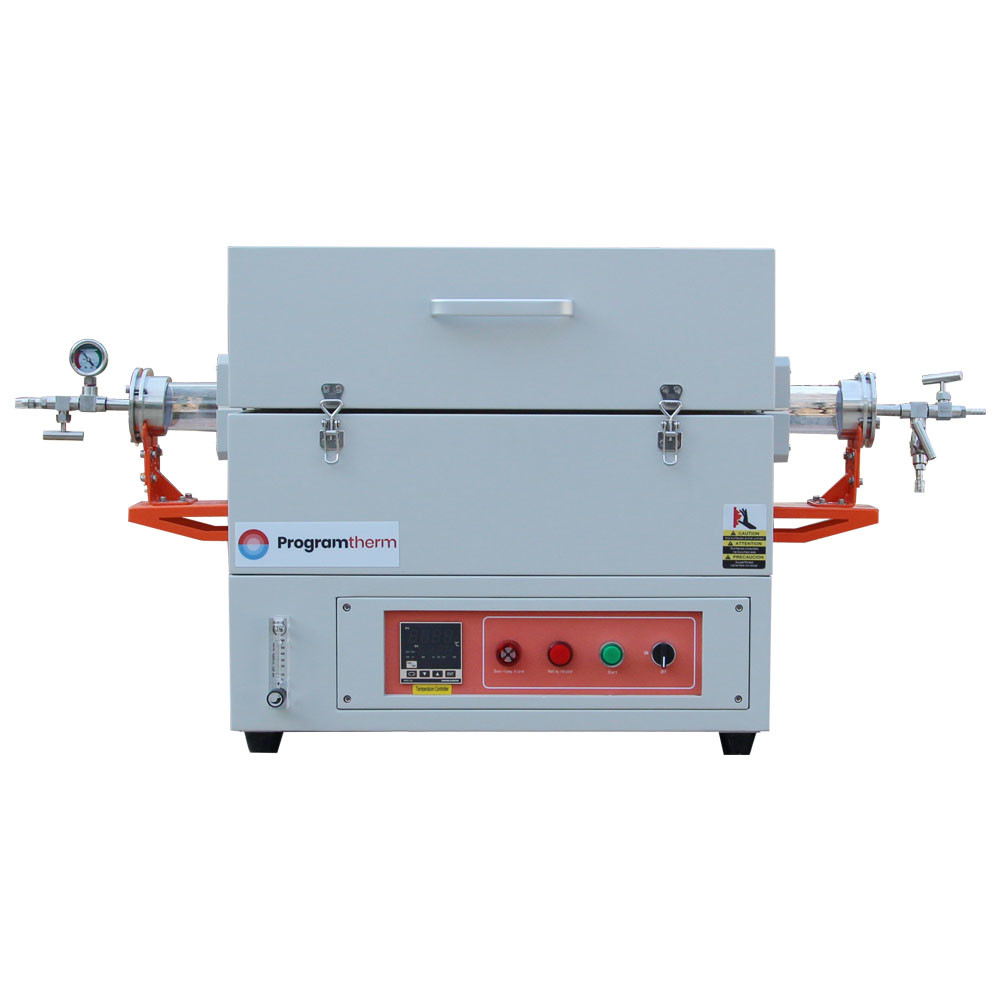

1200C Atmosphäre-gesteuerte Einzelzone-Rohröfen mit Quarzrohr OD80mm

Produktübersicht

PT D60/400/12 ist ein zonenunabhängiger Laborrohrofen mit HRE-Heizdraht bis zu 1200°C. Ausgestattet mit einem OD60mm Quarzglasrohr,304SS Schnellöffnungsflansche mit Nadelventilen und -messernDer Laborrohröfen wird durch einen hochpräzisen digitalen Steuergerät, einen auf einem Mikroprozessor basierenden, sich selbstabstimmenden PID-Steuergerät gesteuert, der 32 Programmierbarkeitssegmente bietet.mit einer Genauigkeit von +/- 1 °C und ohne ÜberschreitungUnsere Laborrohröfen sind speziell mit einem Gasversorgungssystem ausgestattet, das mit inerten Gasen wie Argon, Stickstoff, Helium, synthetischer Luft,Sauerstoff und eine geringe Menge verdünnten Stickstoffs oder H2 in Stickstoff.

Hauptmerkmale

• Tmax 1200°C
• Einzelheizfläche, spaltbar, mit atmosphärischem Kontrollsystem, Laborrohröfen
• Faserisolierte Kammer mit auf allen Seiten eingebetteten Heizleitungen sorgen für eine gleichmäßige Temperatur
• hochreines transparentes Quarzglasrohr, korrosionsschutzfähig
• 304SS Vakuumdichte schnelle offene Flansche mit Nadelklappen und Druckmessgerät
• Ausgestattet mit einem individuellen Satz von Gasversorgungseinrichtungen, verfügbaren Gasen: Ar2 N2, H2 usw.
• Split-Ofen-Kammer für schnellen und einfachen Rohrzugang
• Intelligenter PID-Temperaturregler mit 32 programmierbaren Segmenten
• Maximaler Vakuumstand erreicht 10E-7 torr mit molekularer Pumpe
• Langlebigkeitsthermopole Typ N
• CE-Zertifiziert

Sicherheitsmaßnahmen

• Ein integriertes Ampermeter und zwei Voltmeter zur einfachen Überwachung und Fehlerbehebung.
• Der Überhitzschutz schaltet den Ofen aus, wenn die Temperatur außerhalb des zulässigen Bereichs liegt (siehe Steuerungshandbuch) oder wenn das Thermoelement defekt ist oder nicht funktioniert.
• Der Stromausfallschutz setzt den Ofenbetrieb unmittelbar nach dem Ausfallpunkt wieder ein, wenn der Strom wiederhergestellt wird.
• Mikroprozessorbasierte PID-Self-Tuning-Steuerung bietet einen optimalen thermischen Prozess mit minimalem Überschuss

Einzelheiten zum Produkt

1200°C Laborrohröfen mit Gasversorgungseinrichtung

• Der 1200°C Laborrohrofen mit Gasversorgung besteht hauptsächlich aus fünf Teilen:Gasversorgung und TemperaturregelungDie Außenhülle des Ofenstahls wird mit Beikeln und Phosphaten, Umweltschutzpulverbeschichtung an der Oberfläche, Korrosions- und Oxidationsbeständigkeit, eingebautem Kühlventilator,Oberflächentemperatur Rt+45°C
• Ausgezeichnetes Erscheinungsbild, ISO- und CE-Konformität

1200°C Laborrohröfenkammer

• Der Ofen besteht aus zwei halbkreisförmigen keramischen Fasermaterialien, die unter Vakuum gefiltert und eng in einem Stück zusammengefügt sind.Umgebungskonvektionsheizung, einheitliches Temperaturfeld
• Die Heizzonenlänge beträgt 400 mm und kann auf 40-80 mm Quarzrohre angepasst werden.Der kritische Teil der Heizzone im Inneren des Ofenrohrs ist mit dem Keramikrohrstecker ausgestattet, die effektiv verhindern kann, dass Wärme entweicht und Wärmeverluste reduziert
• N-Typ-Thermokoppel befindet sich oben im Zentrum der Kammer

Schnellöffnungsflansche, Ofenrohrstützen, 1/4 "Pagoda Gasdüse

• Ausgerüstet mit SS304-Schnellöffnungsflanschenzubehör für das schnelle Be- und Entladen von Materialien, versiegelt mit hochtemperaturbeständigen Versiegelungsringen aus Fluorgummi
• Die Luftzufuhr- und Ausgangsanlage verwendet eine G1/4-Zoll-Pagoda-Luftdüse, die an ein PTFE-Rohr mit einem Außendurchmesser von 8 mm angeschlossen werden kann.
• Ausgerüstet mit verstellbaren Flanschstützen zur Sicherstellung eines sicheren und stabilen Betriebs des Ofenrohrs

Einkanal-Gasversorgungsanlage

• Die 1200C-1700C laBoreinlageDie Öfen sind alle mit einer Einkanalgasversorgung ausgestattet.
• Doppel-Ferrule-Verbindungen; Gas-Float-Durchflussmesser, die Durchflussrate ist einstellbar Bereiche 60-600ml/min
• Verfügbare Gase: N2, Ar, H2, CO usw.

HINWEIS:Bei der Befüllung von Reduktionsgas, Rückschlagventilen, Einwegventilen, Abgasreinigungssystemen usw.

Bedienfeld für 1200°C Laborrohröfen

• Integrierte Konstruktion mit Temperaturregler, Ammeter, Voltmeter, Funktionsknöpfe auf dem Panel

• Intelligenter PID-Temperaturregler mit 32-Segment-Programmen mit einer Genauigkeit von ±1°C

• Abschaltung, Übertemperatur, Thermoelementbruch und Verbrennungsschutz

• Temperatur-Selbststärkung

• Mit 485 Kommunikationsoberfläche (optional)

Programmen für das Aufsteigen, Wohnen und Kühlen

• 32 programmierbare Segmente, Heizgeschwindigkeit 1 bis 20 °C/min, frei einstellbar

• Gute Wärmedämmung, natürliche Kühlung, sanfte Abkühlung

• 7 "Touchscreen-Panel ist optional, Heizprogramme können zeitnah angezeigt und heruntergeladen werden

Technische Spezifikation

Anwendungsbemerkungen

• Der Quarzrohrdruck sollte 0,02 MPa niedriger sein
• Die Gasquelle sollte das Druckminderventil ausstatten
• Vor dem Füllen von Reduktionsgasen wie H2, sollte die Luft aus dem Rohr pumpen
• Wenn Gase aus dem Gas-Eingang in die Röhre gefüllt werden, sollte sichergestellt werden, dass das Gas-Ausgangsklappe geöffnet

Vergleich der Größe
