1200C Mehrzonen-CVD-Rohröfen OD120mm 3 Zonen mit Temperaturgleichheit +/- 5C

1200C Mehrzonen-CVD-Rohröfen OD120mm 3 Zonen mit Temperaturgleichheit +/- 5C
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Gebrauch: Brennen, Diffusion und Sintern von Proben
Tmax Temperatur: 1200 Grad C
Betriebstemperatur: 1100 Grad C
Erhitzungslänge: 750mm
Rohrdurchmesser: OD120, Länge 1800 mm
Rohrmaterial: Quarz oder Metall
Kammer-Material: Mitsubishi Rohstoff hochwertige Aluminiumoxid 1500# Faserplatte
Heizelemente: HRE-Widerstandsspulen
Temperaturregler: Shimaden PID-Controller Auto-Tune-Funktion Programmierbar 32 Segmente
Thermoelement: N
Gewährleistung: 18 Monate begrenzte Garantie mit lebenslangem technischen Support
Dienstleistungen nach dem Verkauf: Kostenlose Ersatzteile inklusive Luftfracht
Hervorheben:

OD120mm CVD-Rohröfen

,

1200C CVD-Rohröfen

,

3 Zonen CVD-Rohröfen

Grundinformation
Markenname: Programtherm
Zertifizierung: CE
Modellnummer: PTC D120/1000/12/3
Zahlung und Versand AGB
Lieferzeit: 7 Arbeitstage
Zahlungsbedingungen: T/T, L/C
Produkt-Beschreibung

1200C Mehrzonen-CVD-Rohröfen (OD120mm, 3 Zonen) mit Temperaturgleichheit +/- 5

Produktübersicht für 1700CRotationsrohröfen

Ein Mehrzonen-CVD-Rohröfen-Arbeitsplatz besteht aus einem Rohröfen mit mehreren Heizzonen, einer Präzisionsmassenflussgassteuerstation,mit einer Leistung von mehr als 100 W und einer Leistung von mehr als 1000 WTmax 1200°C, die ultimative Vakuumrate beträgt bei molekularen Vakuumpumpen 10^-7 torr.Die Massenflussgassteuerstation mischt drei oder mehr Arten von Gas miteinander und leitet das gemischte Gas in ein Quarzrohr oder Metallrohr im Inneren des Ofen einDer Multi-Zone-Rohröfen ist für die Experimente wie CVD, Diffusion und andere Wärmebehandlungen unter Vakuum und Atmosphärenschutz zuständig.

Hauptmerkmale

  • Tmax 1200°C
  • Horizontale, geteilte, mehrzonenförmige CVD-Rohröfen
  • Inkonel 600 als Verarbeitungsrohr
  • Maximaler Vakuumpegel 10E-7 torr
  • Drei-Kanal-Gasmassenflussgenauigkeitskontrolle
  • Mehrfachbereitungsbereiche, die getrennt gesteuert werden, sorgen für einen verbesserten Temperaturgradienten
  • Doppelflansche bieten eine bessere Dichtung und eine längere Lebensdauer der Rohre
  • Thermoelemente des Typs N
  • CE-Zertifiziert, Standard


Sicherheitsmaßnahmen

  • Ein integriertes Ampermeter und zwei Voltmeter zur einfachen Überwachung und Fehlerbehebung.
  • Der Überhitzungsschutz schaltet den CVD-Rohröfen aus, wenn die Temperatur außerhalb des zulässigen Bereichs liegt (siehe Steuerungshandbuch) oder wenn das Thermoelement defekt ist oder nicht funktioniert.
  • Der Stromausfallschutz setzt den Ofenbetrieb unmittelbar nach dem Ausfallpunkt wieder ein, wenn der Strom wiederhergestellt wird.
  • Mikroprozessorbasierte PID-Self-Tuning-Steuerung bietet einen optimalen thermischen Prozess mit minimalem Überschuss

Produktgalerie

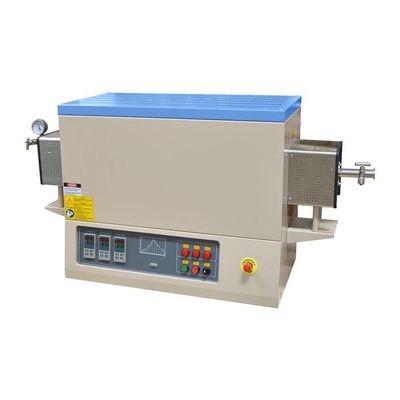

1200C Mehrzonen-CVD-Rohröfen OD120mm 3 Zonen mit Temperaturgleichheit +/- 5C 0

Vordersicht für 1200C Drehrohröfen

Technische Spezifikation

Modell Nr. PTC D120/1000/12/3
Heizzone

Vier Heizzonen
Streckenlänge: 750 mm /30′′
(250+250+250mm)
Einheitliche Temperaturzone: 500 mm
Temperaturgleichheit +/- 5 °C

Stromversorgung 15 kW
AC380-415V, 50/60Hz, dreiphasig
Betriebstemperatur

Tmax 1200°C (2192°F)
Kontinuierlich 1100°C (2012°F)

Temperaturregler

SchimadenPID-Steuerung
Funktion für die automatische Abstimmung
32 programmierbare Segmente
Temperaturgenauigkeit +/- 1°C

Erwärmungsrate ≤ 25 °C /min
Thermoelement N-Typ
Auskleidung der Kammer Mitsubishi-RohstoffHochalumin-1500# Faserplatten
Rohr für den Ofen

Material: Quarz oder Metall
Größe:OD120, Länge 1800 mm

mit einer Leistung von mehr als 1000 W

mit einer Breite von mehr als 20 mm,
Mehrfache Gasein- und -ausgänge

Vakuumgehalt

Max 10E-7 torr mit molekularer Pumpe

Heizungselement

HRE-Widerstandsspulen

Versandinformationen Gewicht: 660 kg
W2150xL1200xH1360mm
Einhaltung der Vorschriften CE, ISO
Gewährleistung 18 Monate begrenzte Garantie mit lebenslangem technischen Support

Anwendungsbemerkungen

  • Füllen Sie keine explosionsfähigen Gase wie Wasserstoff oder Methan ohne die erforderlichen Sicherheitskontrollen und -aufsicht in das CVD-Ofenrohr.
  • Rohröfen mit Metallrohren sind für den Einsatz unter Vakuum und niedrigem Druck < 0,2 bar / 3 psi / 0,02 MPa ausgelegt.
  • Kleine Risse können bei längerem Gebrauch auf der Oberfläche der feuerfesten Keramik auftreten, was normal ist und mit einer Aluminiumoxidbeschichtung repariert werden kann

Vergleich der Größe

Name der Ware PTC D40/440/12 PTC D80/440/12 PTC D100/440/12
Erhitzungslänge 440 mm 440 mm 440 mm
Größe des Schlauchs OD40xL800mm OD80xL1000 mm OD100xL1000mm
Macht 4 kW 7 KW 8 KW
Nettogewicht 108 KGS 275 KGS 360 KGS
