Rotationsrohr-Hochtemperatur-Ofen zur Verarbeitung von Metallpulver mit Chlorgas

Produktübersicht für Chlorrohröfen

Der PTR D170/900/17 ist ein hochgradig angepasster, CE-zertifizierter OD170mm Chlorrohr-Rotationsöfen mit vollständiger Vakuumdichtungsflansche und Wasserkühlvorrichtungen.Das Ofenrohr wurde mit rekristallisiertem SiC-Rohr gebautDer Ofen verfügt über eine Materialzufuhrbox, eine Entladekiste, einen Gas- und Auslass, einen Druckgas- und Auslass, ein Dreh- und Neigungssystem, eineHeizzone 900 mm lang und mit einer Präzision 30 Segmente digitaler Temperaturregler unabhängig voneinander gesteuert. Die Heizzone wird durch leistungsstarke 1800 MoSi2-Elemente bis zu 1600°C erhitzt.und kann auch für Nano- oder Filmwachstum durch CVD verwendet werden.

Hauptmerkmale

• Tmax 1600 °C
• mit einer Leistung von mehr als 1000 W und mit einer Leistung von mehr als 1000 W
• Doppelstahlkonstruktion, nicht gespaltene Ofenkammer zum Schutz vor minimalem Wärmeverlust
• Mehrfache Atmosphärenprozesse in einem einzigen Zyklus sind verfügbar
• Faserisolierte Kammer mit leistungsstarken MoSi2-Heizelementen sorgen für eine gleichmäßige Temperatur sorgen für eine gleichmäßige Temperatur
• Shimaden PID Temperaturregler mit 30 programmierbaren Segmenten
• SS304 Wasserkühldichtungsflansche mit Ventil und Druckmessgerät
• Langlebigkeitsthermokopf Typ B
• CE-Zertifiziert, Standard

Rampen, Wohn- und Kühlkurven für Rohröfen der Baureihe 1700

Sicherheitsmaßnahmen

• Ein integriertes Ampermeter und zwei Voltmeter zur einfachen Überwachung und Fehlerbehebung.
• Überhitzschutz schaltet den Rohröfen aus, wenn die Temperatur außerhalb des zulässigen Bereichs liegt (siehe Bedienungsanleitung) oder wenn das Thermoelement defekt ist oder nicht funktioniert
• Stromausfallschutz setzt den Ofenbetrieb unmittelbar nach dem Ausfallpunkt wieder auf, wenn der Strom wiederhergestellt wird
• Mikroprozessorbasierte PID-Self-Tuning-Steuerung bietet einen optimalen thermischen Prozess mit minimalem Überschuss

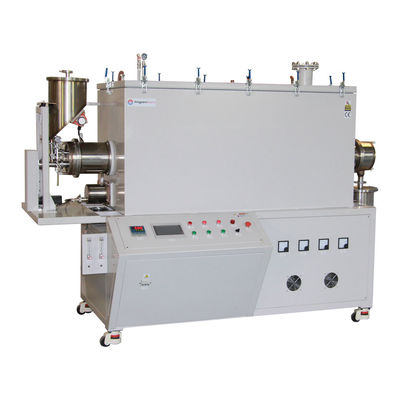

Produktgalerie

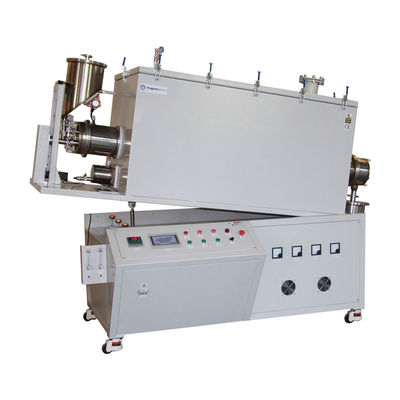

Frontansicht für RRohröfen1700 Grad C

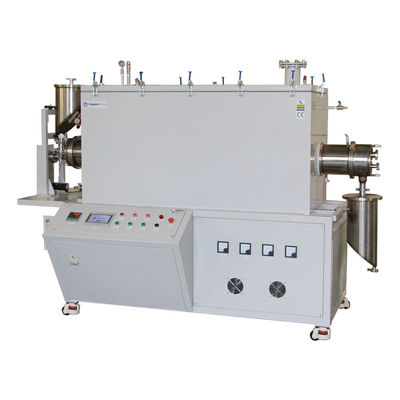

Seitenansichtfür 1700CRotationsrohröfenmit einem Wasserkühlgerät

Technische Spezifikation

Anwendungsbemerkungen

• Füllen Sie keine explosionsfähigen Gase wie Wasserstoff oder Methan ohne die erforderlichen Sicherheitskontrollen und -aufsicht in das Ofenrohr.
• 1700C-Rohröfen mit Aluminiumrohr sind für den Einsatz unter Vakuum und Niederdruck ausgelegt; 0,2 bar / 3 psi / 0,02 MPa
• Um die Rissrate der Keramikrohre zu minimieren, ändern Sie bitte die Position (markieren Sie vier Punkte auf dem Rohr) jede Charge
• Kleine Risse können bei längerem Gebrauch auf der Oberfläche der feuerfesten Keramik auftreten, was normal ist und mit einer Aluminiumbeschichtung repariert werden kann.

Vergleich der Größe
