1700C Vakuumrohrofen Hochtemperaturrohröfen OD170mm ID150mm

1700C Vakuumrohrofen Hochtemperaturrohröfen OD170mm ID150mm
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Gebrauch: Wärmebehandlung, Pyrolyse von Biomasse, Reinigung
Tmax Temperatur: 1700 Grad C
Betriebstemperatur: 1600 Grad C
Heizungslänge: 900 mm
Rohrdurchmesser: OD170mm ID150mm
Rohrmaterial: SiC-Rohr nachkristallisiert
Kammer-Material: 1800 Grad Tonerde-Holzfaserplatte
Heizelemente: Mosi2 Heizelemente
Temperaturregler: Segmente Digital-Selbst-melodie PID 30
Thermoelement: B
Gewährleistung: Zwei Jahre
Dienstleistungen nach dem Verkauf: Kostenlose Ersatzteile inklusive Luftfracht
Drehgeschwindigkeit: 0.1-1rpm
Hervorheben:

1700C Vakuumrohröfen

,

170 mm hochtemperaturförmiger Rohröfen

,

150 mm Vakuumrohröfen

Grundinformation
Markenname: Programtherm
Zertifizierung: CE
Modellnummer: PTR D170/900/17
Zahlung und Versand AGB
Lieferzeit: 7 Arbeitstage
Zahlungsbedingungen: T/T, L/C
Produkt-Beschreibung

Produktübersicht für Rotationsrohröfen


PTR D170/900/17 ist ein hochgradig angepasster CE-zertifizierter OD170mm großer ROTARY-Rohröfen mit vollständiger Vakuumdichtungsflansche und Wasserkühlvorrichtungen.Das Ofenrohr wurde mit rekristallisiertem SiC-Rohr gebautDer Ofen verfügt über eine Materialzufuhrbox, eine Entladekiste, einen Gas- und Auslass, einen Druckgas- und Auslass, ein Dreh- und Neigungssystem, eineHeizzone 900 mm lang und mit einer Präzision 30 Segmente digitaler Temperaturregler unabhängig voneinander gesteuert. Die Heizzone wird durch leistungsstarke 1800 MoSi2-Elemente bis zu 1600°C erhitzt.und kann auch für Nano- oder Filmwachstum durch CVD verwendet werden.

Hauptmerkmale

  • Tmax 1600 °C
  • mit einer Leistung von mehr als 1000 W und mit einer Leistung von mehr als 1000 W
  • Doppelstahlkonstruktion, nicht gespaltene Ofenkammer zum Schutz vor minimalem Wärmeverlust
  • Mehrfache Atmosphärenprozesse in einem einzigen Zyklus sind verfügbar
  • Faserisolierte Kammer mit leistungsstarken MoSi2-Heizelementen sorgen für eine gleichmäßige Temperatur sorgen für eine gleichmäßige Temperatur
  • Shimaden PID Temperaturregler mit 30 programmierbaren Segmenten
  • SS304 Wasserkühldichtungsflansche mit Ventil und Druckmessgerät
  • Langlebigkeitsthermokopf Typ B
  • CE-Zertifiziert, Standard

1700C Vakuumrohrofen Hochtemperaturrohröfen OD170mm ID150mm 0

Rampen, Wohn- und Kühlkurven für Rohröfen der Baureihe 1700


Sicherheitsmaßnahmen

  • Ein integriertes Ampermeter und zwei Voltmeter zur einfachen Überwachung und Fehlerbehebung.
  • Überhitzschutz schaltet den Rohröfen aus, wenn die Temperatur außerhalb des zulässigen Bereichs liegt (siehe Bedienungsanleitung) oder wenn das Thermoelement defekt ist oder nicht funktioniert
  • Stromausfallschutz setzt den Ofenbetrieb unmittelbar nach dem Ausfallpunkt wieder auf, wenn der Strom wiederhergestellt wird
  • Mikroprozessorbasierte PID-Self-Tuning-Steuerung bietet einen optimalen thermischen Prozess mit minimalem Überschuss

Produktgalerie

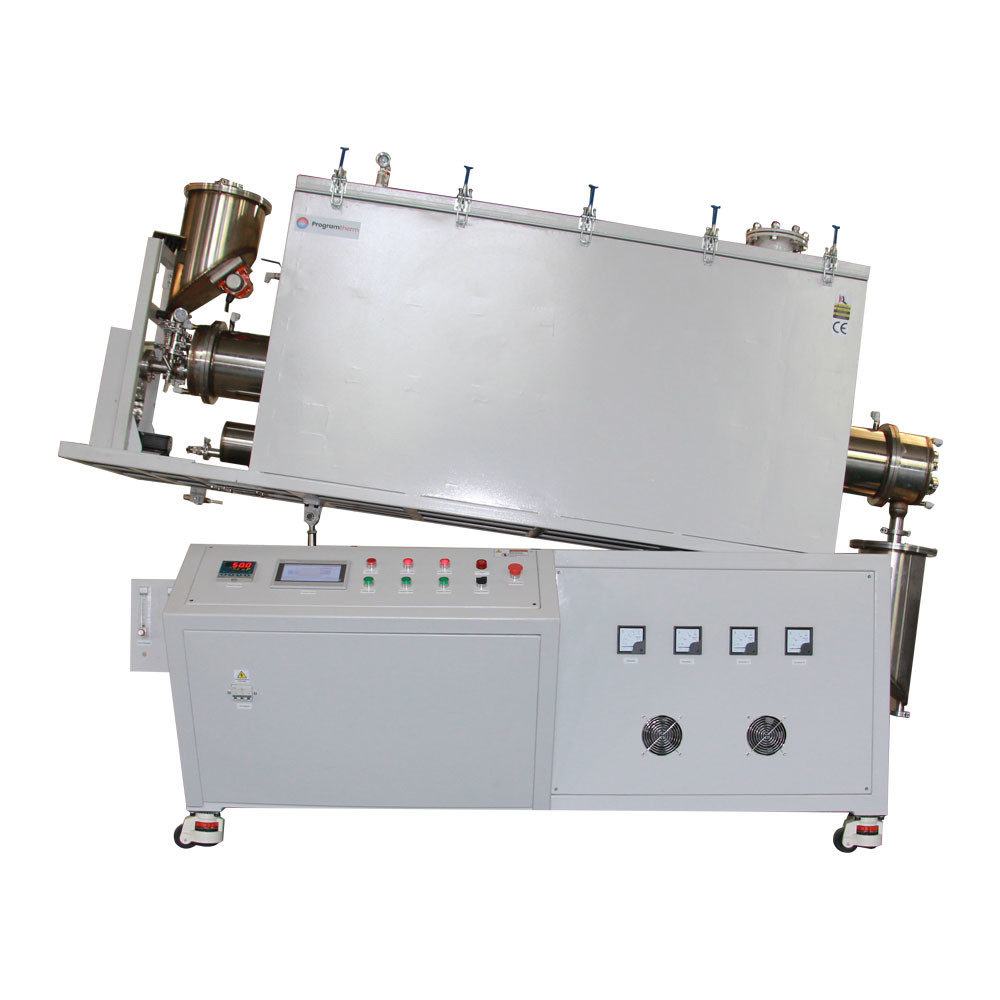

1700C Vakuumrohrofen Hochtemperaturrohröfen OD170mm ID150mm 1

Frontansicht für RRohröfen1700 Grad C

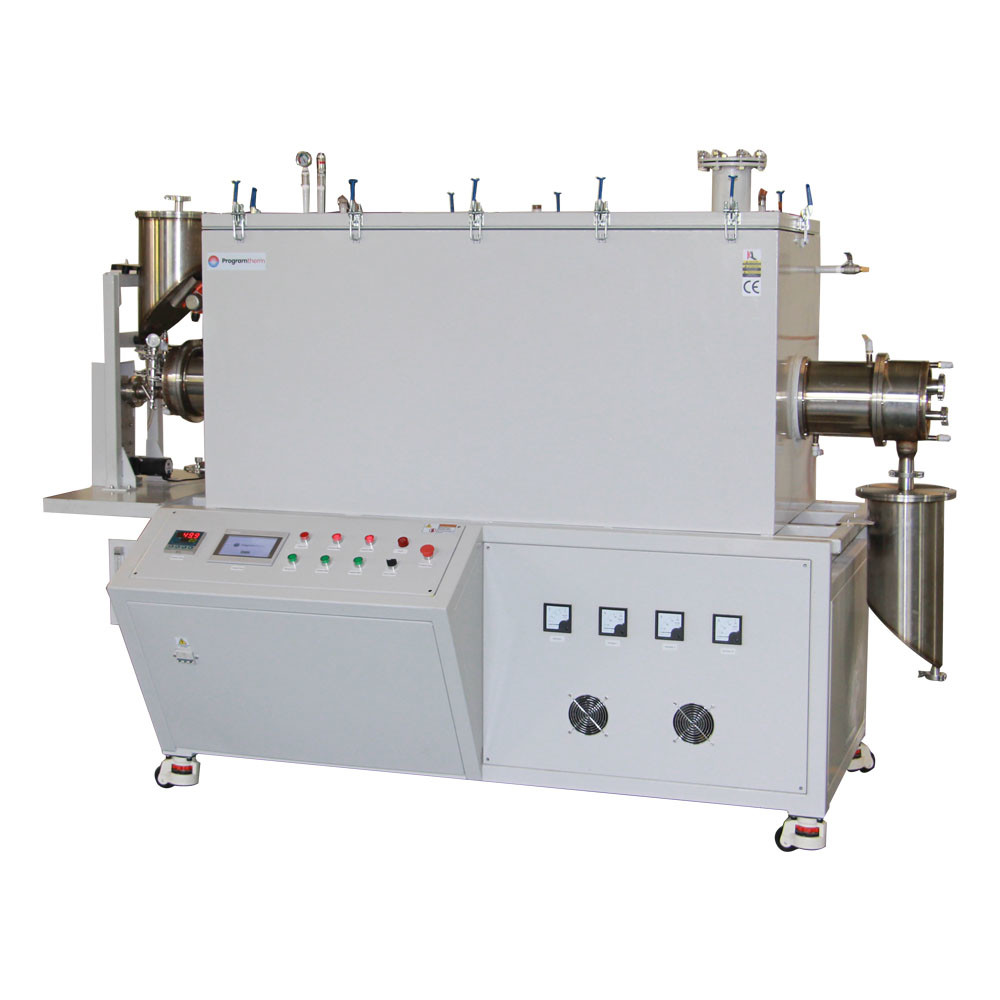

1700C Vakuumrohrofen Hochtemperaturrohröfen OD170mm ID150mm 2

Seitenansichtfür 1700CRotationsrohröfenmit einem Wasserkühlgerät

Technische Spezifikation

Modell Nr. PTR D170/900/17
Heizzone
  • Länge der Heizfläche 900 mm
  • Einheitliche Temperaturzone: 450 mm
Stromversorgung 24 kW AC415V, 50/60Hz, Einphasen
Betriebstemperatur
  • Tmax 1700°C (3092°F)
  • Kontinuierlich 1600°C (2912°F)
  • Temperaturgleichheit +/- 5 °C
Temperaturregler
  • Einzigartige digitale Steuerungen mit mikroprozessorbasierter PID-Steuerung und Selbstabstimmung, Touchscreen-Panel
  • Programmierbare Segmente für Heizung, Kühlung und Wohnraum.
  • Eingebaute PID-Auto-Tune-Funktion mit Überhitzung und defektem Thermoelement.
  • Der Übertemperaturschutz und der Alarm ermöglichen den Betrieb ohne Begleiter.
  • Temperaturgenauigkeit von +/- 1 oC.
Erwärmungsrate ≤ 10 °C /min
Thermoelement Typ B
Auskleidung der Kammer Mitsubishi-RohstoffAluminiumfaserplatten mit hohem Aluminiumgehalt
Rohr für den Ofen
  • SiC-Rohr nachkristallisiertOD170mm, ID 150mm
  • Temperaturbeständigkeit 1500 °C
mit einer Leistung von mehr als 1000 W
  • Wasserkühlflansche mit Nadelventilen des Typs SS304
  • Ausrüstet den Materialzufuhrer innerhalb der Flansche
Atmosphärengas Argon, Stickstoff usw.
Heizungselement
  • MoSi2-Heizelement der Klasse Super 1800
  • Hinweis: Heizelemente sind verbrauchbar und nicht unter die Garantie fallen, wir empfehlen, zusätzliche Heizgeräte als Ersatzteile zu bestellen
Neigungswinkel 1-8° frei einstellbar
Drehgeschwindigkeit
  • Materialzuführschraube: 1-10 RPM
  • Herdröhre: 0,1-1 RPM
Versandinformationen Gewicht: 1900 kg W1600xL3000xH2250mm
Einhaltung der Vorschriften CE, ISO
Gewährleistung 2 Jahre begrenzte Garantie mit lebenslangem technischen Support

Anwendungsbemerkungen

  • Füllen Sie keine explosionsfähigen Gase wie Wasserstoff oder Methan ohne die erforderlichen Sicherheitskontrollen und -aufsicht in das Ofenrohr.
  • 1700C-Rohröfen mit Aluminiumrohr sind für den Einsatz unter Vakuum und Niederdruck ausgelegt; 0,2 bar / 3 psi / 0,02 MPa
  • Um die Rissrate der Keramikrohre zu minimieren, ändern Sie bitte die Position (markieren Sie vier Punkte auf dem Rohr) jede Charge
  • Kleine Risse können bei längerem Gebrauch auf der Oberfläche der feuerfesten Keramik auftreten, was normal ist und mit einer Aluminiumbeschichtung repariert werden kann.

Vergleich der Größe

Name der Ware PT D40/600/17/3 PT D60/600/17/3 PT D80/600/17/3
Erhitzungslänge 600 mm 600 mm 600 mm
Größe des Schlauchs OD40xL1200mm OD60xL1200mm OD80xL1200mm
Stromversorgung 220V/6KW 380V/8KW 380V/10KW
Messungen des Ofen (LxWxH) 1350x600x1200 mm 1350 x 630 x 1260 mm 1350 x 680 x 1350 mm
Nettogewicht 180 KGS 220 KGS 280 KGS
